Генератор ручной

Прибор предназначен для использования в общеобразовательных учреждениях на уроках физики, для демонстрации превращения механической энергии в электрическую, устройства и принципа действия генераторов постоянного и переменного тока, обратимости электрических машин.

Комплектность

• Генератор ручной
• Паспорт изделия

Характеристики изделия

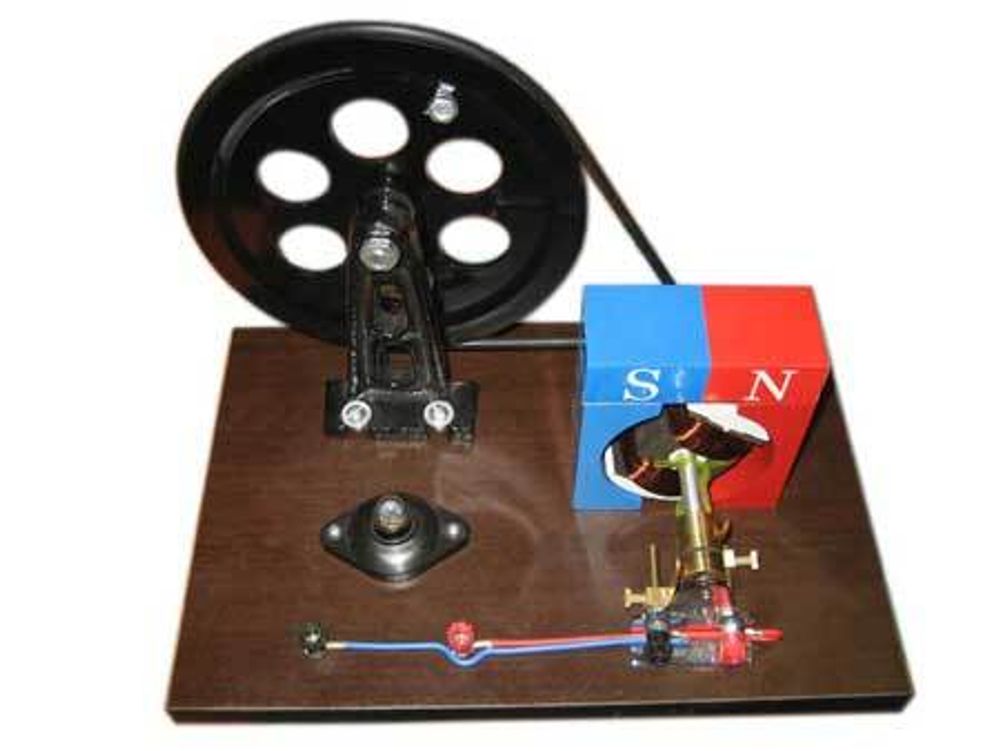

Машина смонтирована на общем основании и состоит из следующих частей: постоянного магнита, ротора, коллектора. Постоянный магнит выполнен разборным, части магнита окрашены в соответствующие цвета. Ротор с сердечником из намагниченной мягкой стали, имеет обмотку из медного провода, концы которой соединены с контактами коллектора. На оси ротора, противоположной коллектору, насажен шкив. Коллектор комбинированный, и в зависимости от положения щеток, позволяет получать в электрической цепи, подключенной к машине, переменный или постоянный ток. Щетки установлены на двух держателях со стороны коллектора так, что могут перемещаться вдоль его контактов. В средней части основания закреплены патрон с низковольтной лампой накаливания и пара клемм. Лампа и клеммы соединены параллельно и подключены к щеткам машины. Приводной шкив установлен в стойках и приводится во вращение ручкой. Приводной шкив и шкив ротора соединены резиновым ремнем.
