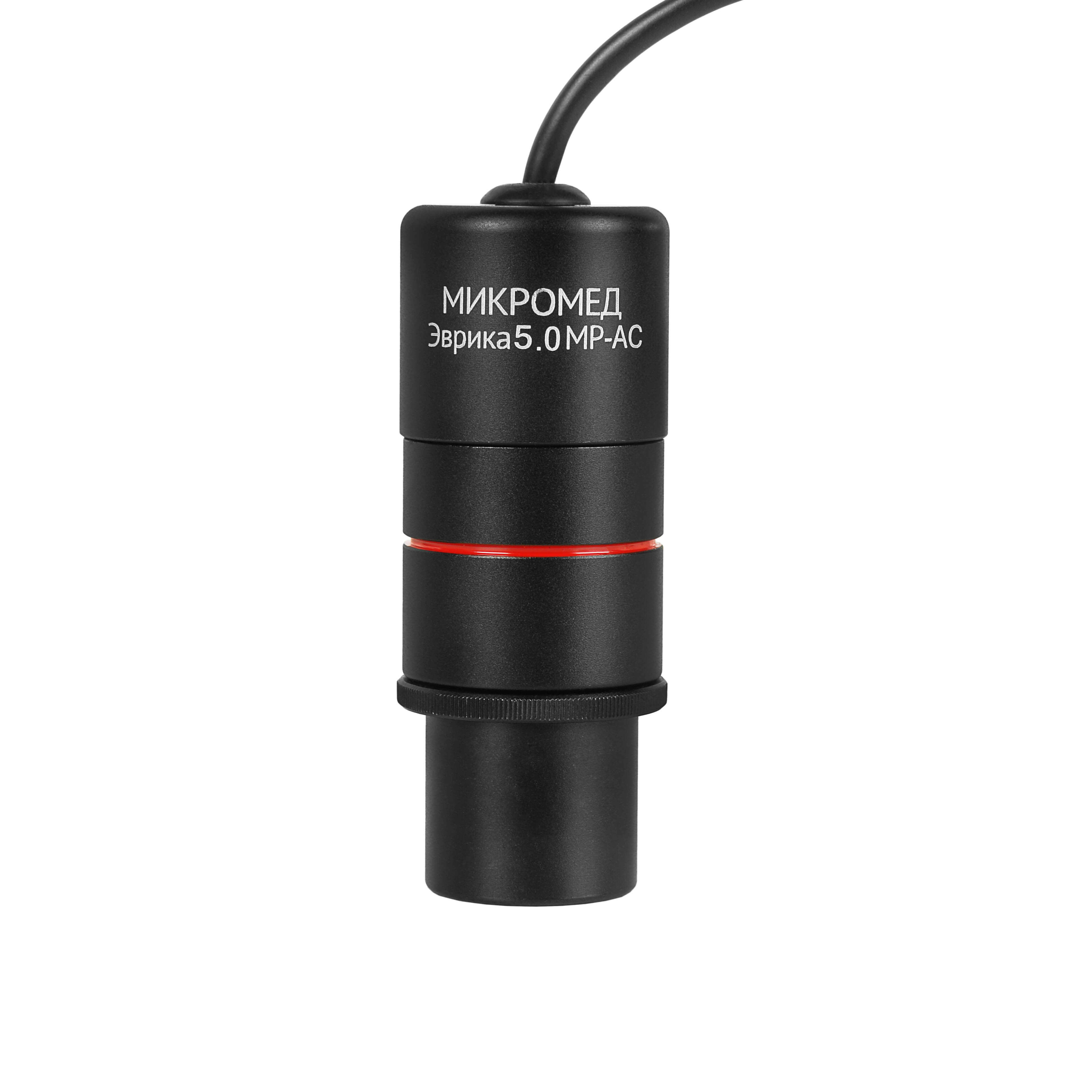

Камера Микромед Эврика 5.0 MP-AC

Назначение
Устройство предназначено для вывода изображения с оптического микроскопа на внешний монитор или ПК, а также для фиксации результатов наблюдений в виде графических и видеофайлов. Видеоокуляр выполняет функцию интерфейса между микроскопом и цифровыми устройствами.

Совместимость
Модель Микромед Эврика 5.0 MP-AC обеспечивает передачу изображения в реальном времени. Устройство устанавливается на монокулярные, бинокулярные и тринокулярные микроскопы. С применением дополнительных переходников возможно подключение к стереомикроскопам и телескопам.

Области применения
Оборудование используется в учебных биологических лабораториях, в классах школ и лицеев, а также в ходе самостоятельных занятий.

Технические характеристики сенсора
Видеоокуляр оснащен цветным CMOS-сенсором формата 1/2.5“ с физическими размерами 5.70 x 4.28 мм и размером пикселя 2.2 x 2.2 мкм. Чувствительность сенсора — 2.0 В/люкс-сек, динамический диапазон — 64 дБ. Данные параметры позволяют использовать объективы с большим увеличением и работать с образцами, имеющими низкий уровень светопропускания. Максимальное разрешение записи фото и видео — 2592x1944 пикселей.

Конструкция и установка

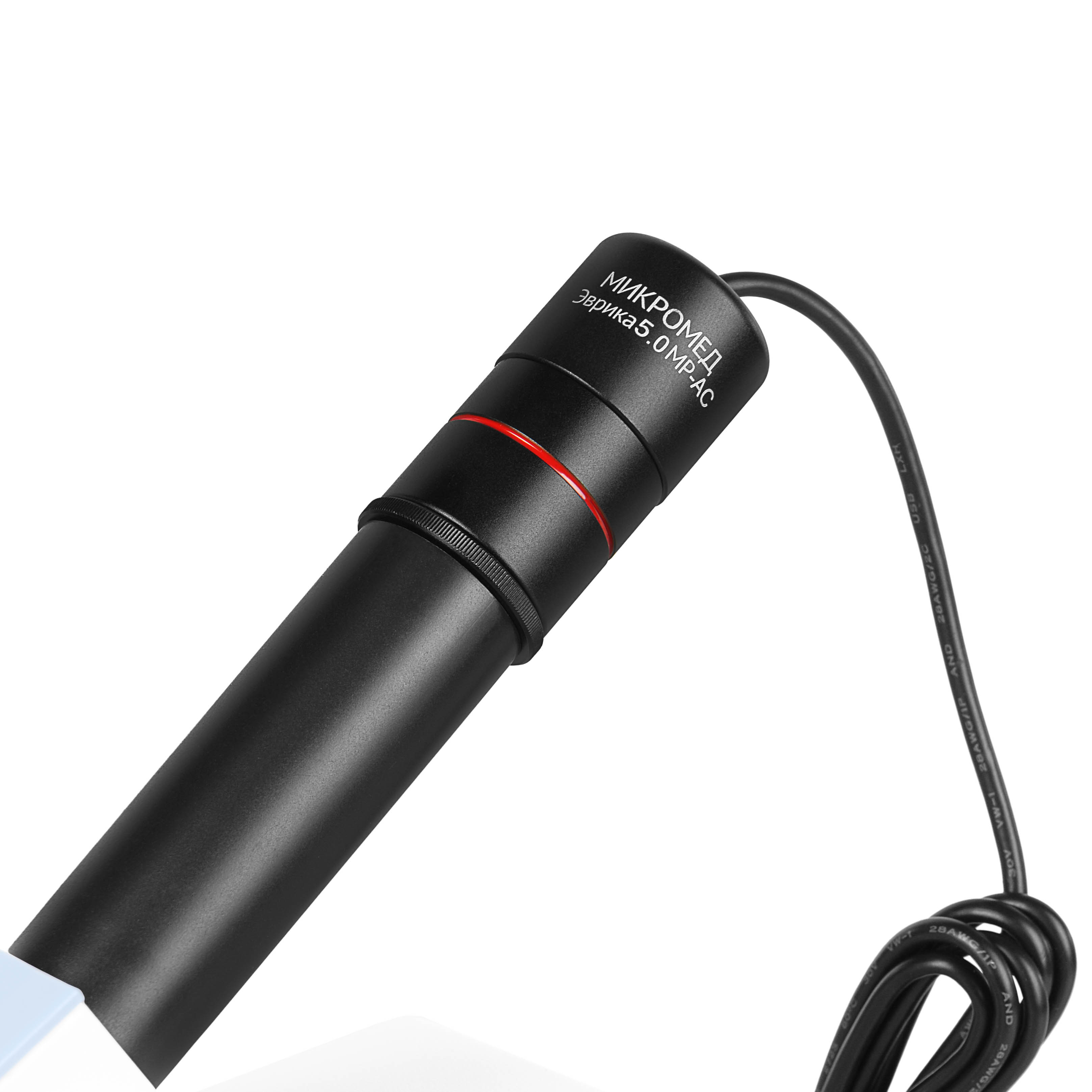

Базовая комплектация включает адаптер для монтажа в тубус диаметром 23.2 мм. Для работы с тубусами других диаметров применяются дополнительные переходники. При демонтаже штатного адаптера предусмотрено подключение через систему C-mount с использованием оптических адаптеров.

Согласование поля зрения
Физический размер сенсора (диагональ 6.6 мм) меньше поля зрения микроскопа. Для сохранения полного изображения применяются оптические адаптеры с увеличением 0.5х, что позволяет согласовать размер поля зрения микроскопа с форматом сенсора.

Программное обеспечение

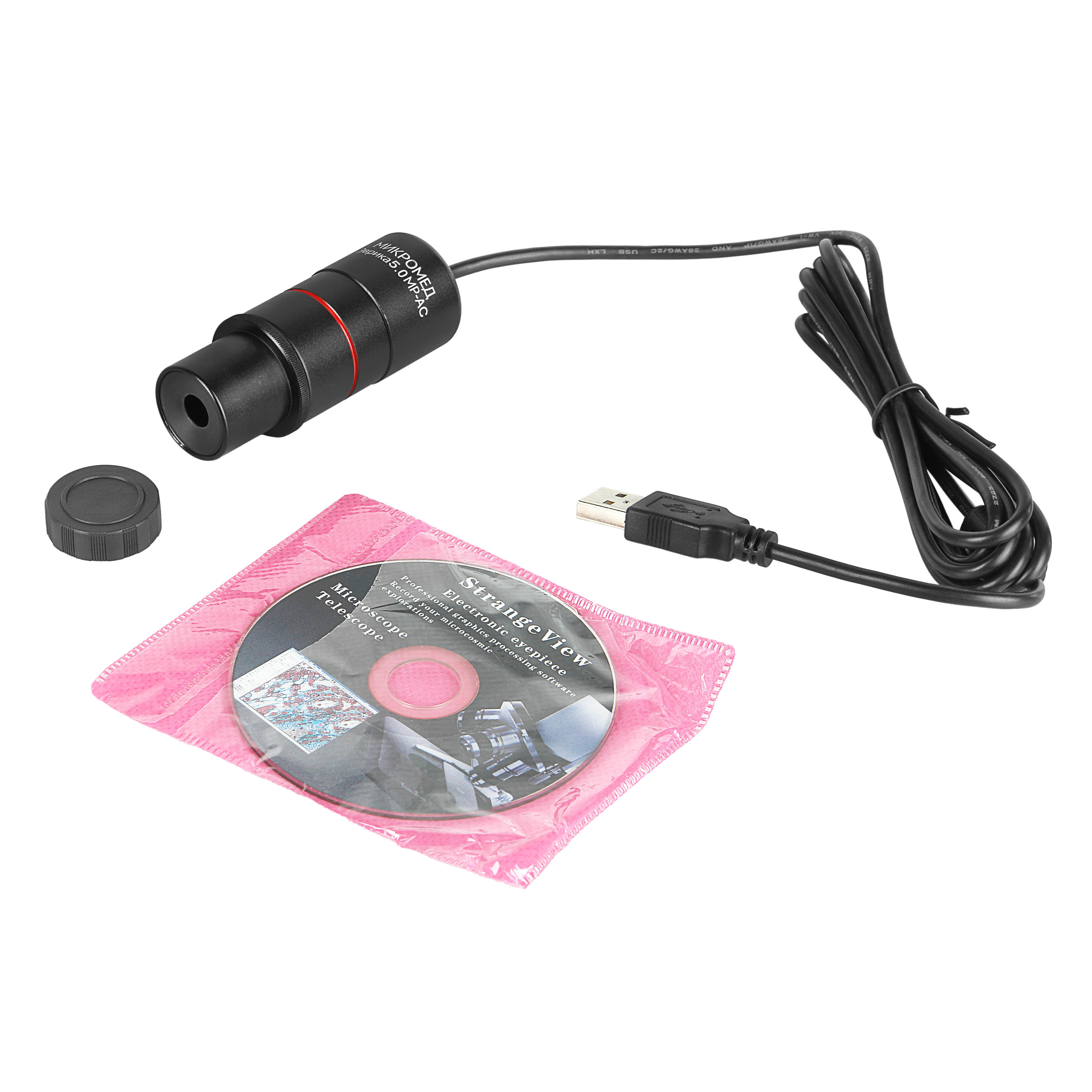

В комплект входит ПО, совместимое с большинством операционных систем. Функционал программы включает просмотр, запись, редактирование файлов, калибровку камеры, управление параметрами экспозиции и цветокоррекции, проведение измерений (линии, углы, окружности, многоугольники), систематизацию данных и формирование отчетов.

Дополнительные аксессуары
Для калибровки ПО и вычисления цифрового увеличения используется калибровочный микрометрический слайд.

Порядок установки
Установка не требует специальных навыков:

• На бинокулярный микроскоп видеоокуляр монтируется вместо штатного оптического окуляра в тубус с диоптрийной подвижкой (для согласования фокусировки). Для стереомикроскопа требуется переходник 23.2–30.0 мм или 23.2–30.5 мм.

• На монокулярный микроскоп устройство устанавливается в окулярный тубус; наблюдение ведется только через монитор.

• На тринокулярный микроскоп камера крепится в третий тубус (канал визуализации) с использованием оптического адаптера тринокулярной насадки с резьбой C-mount или адаптера 23.2 мм из комплекта.

После монтажа необходимо установить ПО на компьютер, подключить видеоокуляр через порт USB 2.0, выполнить настройку параметров изображения и при необходимости провести калибровку согласно руководству пользователя.

Ключевые параметры

• Сенсор: цветной CMOS, 5 Мр.

• Разрешение записи: до 2592x1944.

• Посадочный диаметр: 23.2 мм, поддержка C-mount.

• Совместимость с оптическими адаптерами.

• Совместимость с операционными системами.

• ПО входит в комплект поставки.
