Комплект для практикума по электричеству

Области знаний и применение
Предназначен для проведения 4-х экспериментальных работ по электродинамике и 7 работ по расчетному моделированию процессов в электрических цепях.

Чему научится ребенок
 — Измерение электроемкости конденсатора по кривым его разрядки
 — Изучение емкостного сопротивления конденсатора в цепи переменного тока
 — Измерение индуктивности и омического сопротивления катушки в цепи переменного тока
 — Изучение резонанса в колебательном контуре

Способ работы
Позволяет обучать основным этапам проведения экспериментального исследования, а также позволяет проводить с учениками совместные исследования.

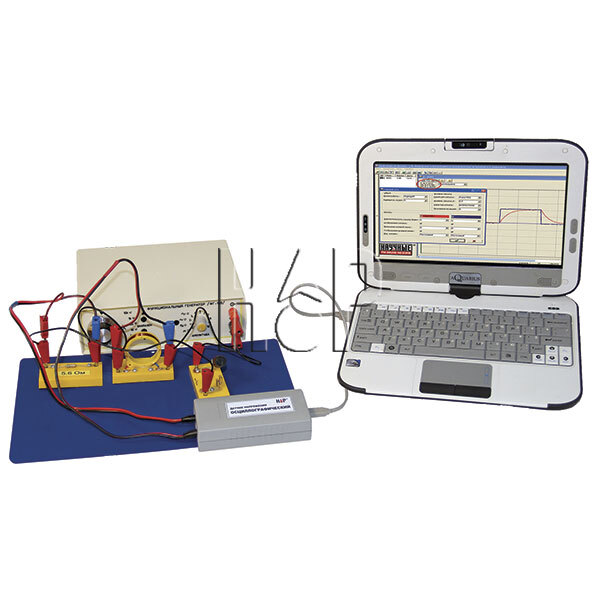

Измерение параметров электрических цепей осуществляется с помощью двухканального осциллографического датчика напряжения, подключаемого к USB-входу компьютера.

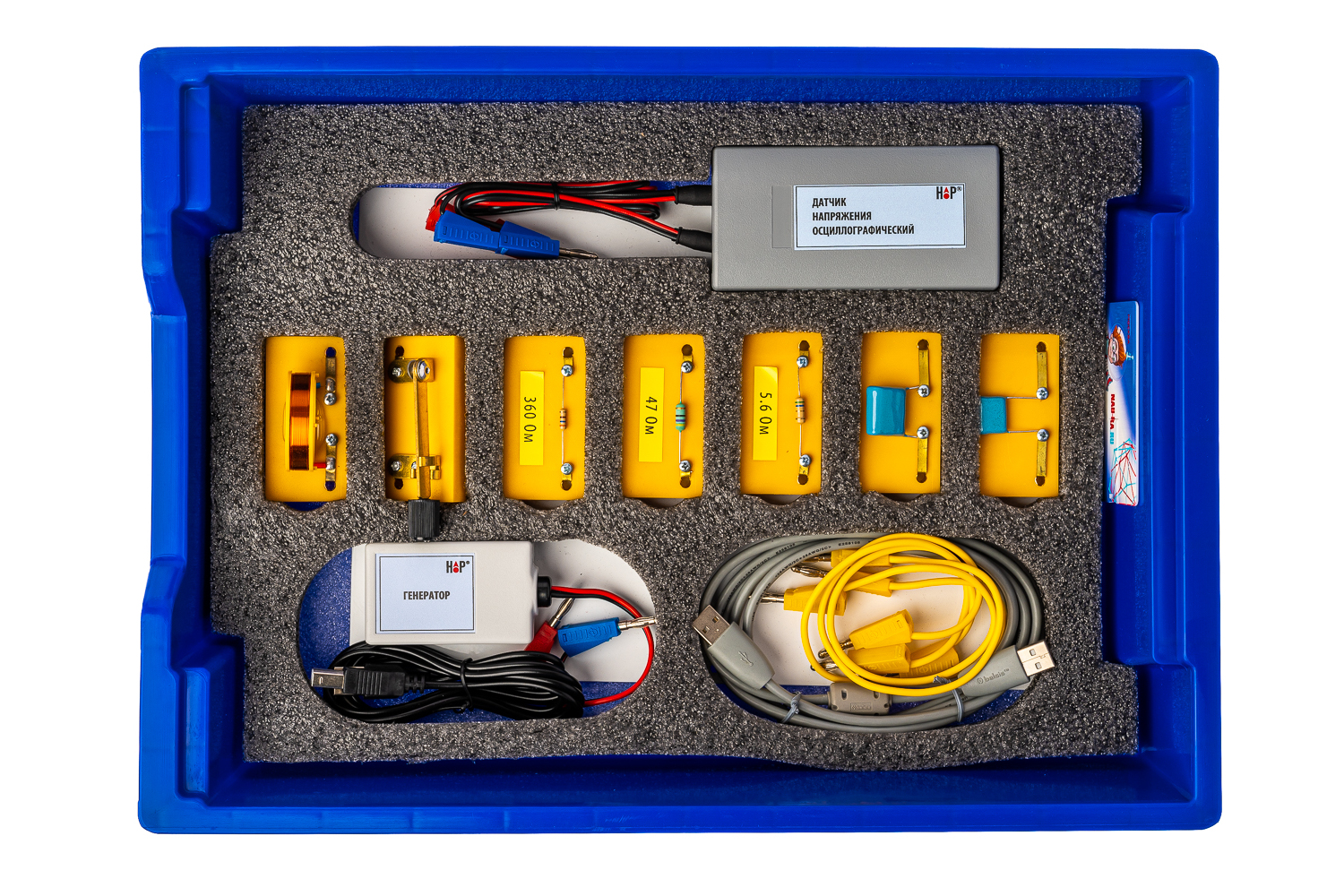

Состав:
 — Осциллографический датчик напряжения (диапазон измерений от -100 до +100 В)
 — Генератор с управлением от компьютера
 — Ключ на платформе
 — Резистор 5,6 Ом на платформе
 — Резистор 47 Ом на платформе
 — Резистор 360 Ом на платформе
 — Катушка индуктивности на платформе
 — Конденсатор 1 мкФ на платформе
 — Конденсатор 4.7 мкФ на платформе
 — Комплект проводов
 — Рабочее поле из стального листа
 — Методическое обеспечение
 — Программное обеспечение для проведения экспериментов
 — Программное обеспечение для проведения расчетного моделирования
 — Система хранения

Двухканальный осциллографический датчик напряжения обеспечивает синхронную по времени регистрацию напряжений на двух элементах электрической цепи, а встроенная в программу обработки данных функция суммирования позволяет при обработке данных определять заряд по осциллограмме тока.
Генератор подключается к USB-порту компьютера и обеспечивает формирование выходного переменного напряжения с частотой в диапазоне от 20 Гц до 10 кГц.

Комплект укомплектован в пластиковую систему хранения, которая закрывается прозрачной пластиковой крышкой на защелках для обеспечения наблюдения за содержимым. Комплект оборудования в системе хранения располагается на ложементе в индивидуальных ячейках.

Методическое обеспечение
Комплект сопровождается методическим руководством на русском языке, которое содержит рекомендации по проведению 4-х экспериментальных работ, посвященные изучению нестационарных процессов в электрических цепях.
Дополнительно в комплекте поставляется электронное методическое руководство к программам моделирования, которое содержит описание программ моделирования и задания, выполненные в рамках каждой работы по численному моделированию.

Программное обеспечение для проведения экспериментов
Содержит сценарии 4-х лабораторных работ профильного уровня, включающие оптимальные параметры запуска, времени регистрации сигнала с осциллографического датчика напряжения и возможности обработки полученного сигнала.

Программное обеспечение для проведения расчетного моделирования
Обеспечивает компьютерное моделирование процессов в электрических цепях, содержащих конденсаторы, катушки индуктивности и резисторы.

Для проведения работ необходим персональный компьютер (в комплект поставки не входит).
