Лабораторная установка "Исследование характеристик источника постоянного тока"

Лабораторная установка предназначена для:

• Измерения ЭДС источника постоянного тока
• Определения внутреннего сопротивления источника постоянного тока
• Определения оптимального сопротивления нагрузки

После ввода в таблицу значений напряжения на нагрузке и тока в цепи при различных сопротивлениях нагрузки, в ней проводится расчет полезной мощности. Далее на экран выводится график зависимости напряжения на нагрузке от силы тока в цепи, который аппроксимируется линейной зависимостью. На основе полученных коэффициентов линейной зависимости определяется ЭДС и внутреннее сопротивление источника тока.
Следующий этап работы заключается в выводе на экран зависимости мощности от сопротивления нагрузки и в сопоставлении положения максимума этой зависимости с внутренним сопротивлением источника питания.
Завершающий этап работы состоит в сравнении между собой характеристик двух источников питания.
Что представляет собой устройство:

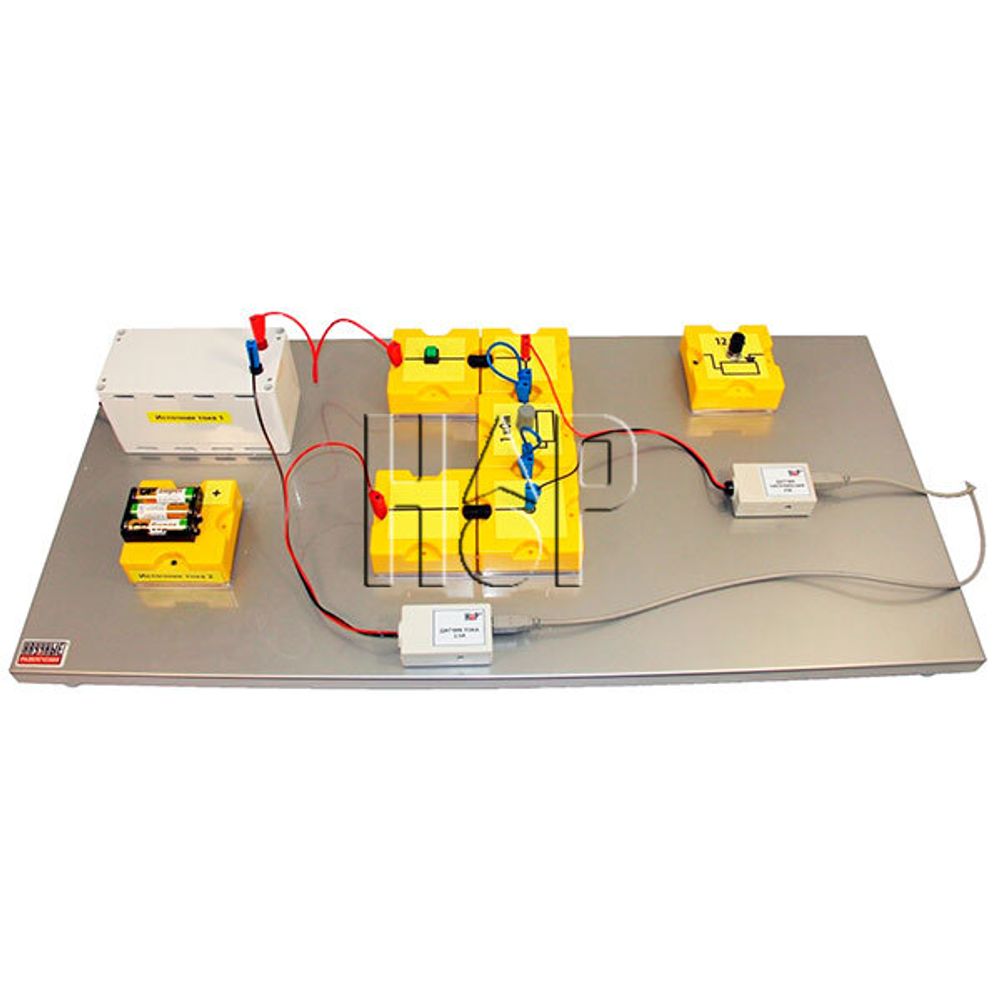

Лабораторная установка состоит из настольного металлического стенда, на котором собирается изучаемая электрическая цепь, датчика напряжения, датчика тока, двух источников постоянного тока и элементов электрической цепи. Элементы электрической цепи смонтированы в специальных боксах, на лицевой стороне которых находится обозначение элемента. Соединение цепи нагрузки с источником постоянного тока осуществляется на короткое время при включении кнопочного выключателя. Регистрация данных осуществляется с помощью датчика напряжения, который фиксирует напряжение на сопротивлении нагрузки, и датчика тока, измеряющего силу тока в цепи.
Габариты: 370х780х120 мм
Зависимость напряжения на нагрузке от силы тока в цепи выглядит следующим образом:
