Лабораторная установка "Измерение длины световой волны с помощью колец Ньютона"

Лабораторная установка предназначена для:

• Изучения явления интерференции света при отражении от плоской и сферической поверхности
• Наблюдения колец Ньютона
• Определения радиуса кривизны поверхности линзы и длины волны света

В основу методики обработки данных положено построение на экране зависимости квадрата радиуса кольца от его номера rk2 = Rλk — 2Ra, аппроксимация экспериментальных точек функцией вида Y=AX+B и определение на основе вычисленных значений A и B параметров, требуемых по заданию лабораторной работы (радиуса кривизны линзы с использованием известной длины волны одного источника и после этого длины волны второго источника света, а также размера «пылинки», которая не дает оптическим элементам подойти вплотную друг к другу). Радиусы темных колец определяются путем совмещения построенных в программе обработки окружностей с темными кольцами на фотографии интерференционной картины и пересчета радиусов с учетом масштаба съемки.

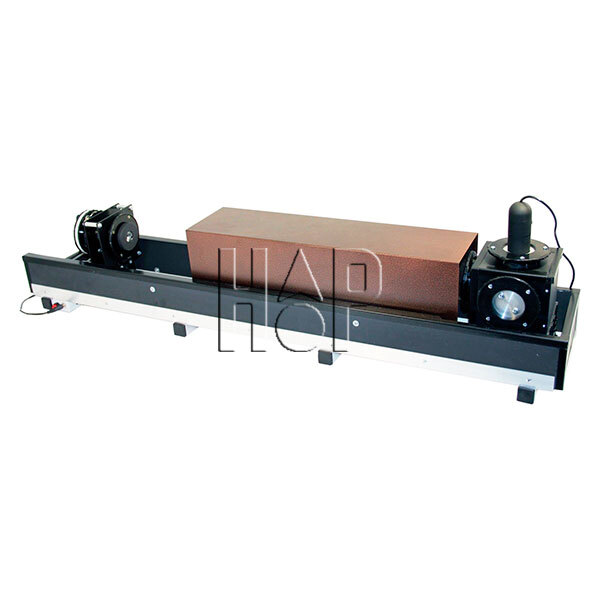

Что представляет собой устройство:
Установка включает в себя оптическую скамью со стойкой источника излучения и оптическим боксом, обеспечивающих установку оптических элементов в требуемой конфигурации. Блок источника излучения включает в себя два излучателя, которые могут быть поочередно установлены в оптическую схему и соединены с клеммами питания. Объект «Кольца Ньютона» смонтирован внутри оптического бокса, в котором также находится светоделительная пластина. Для наблюдения и фотографирования интерференционной картины используется цифровой микроскоп, подключаемый к компьютеру. Установка оснащена сдвижным светонепроницаемым кожухом, который препятствует попаданию внешнего света в оптический бокс.
Габариты: 185х1000х300 мм

Обработка экспериментальных данных "Кольца Ньютона" выглядит следующим образом:

Зависимость квадрата радиуса кольца от его номера выглядит так:
