Лабораторная установка "Изучение электростатического поля"

Лабораторная установка предназначена для:

• исследования распределения потенциалов в электростатических полях различной конфигурации (конфигурация поля определяется геометрией электродов)
• определения эквипотенциальных поверхностей электростатического поля
• регистрации распределения напряженности электростатического поля вдоль определенного направления

При проведении измерений используется несколько программных сценариев, один из которых предусматривает формирование в полуавтоматическом режиме трехмерного массива данных (потенциал и две координаты точки). Полученные данные представляются на экране как в виде трехмерной картины, так и в виде эквипотенциалей — линий пересечения трехмерной поверхности с плоскостями постоянного потенциала. В ряде сценариев реализуется прямое измерение напряженности поля как напряжения между электродами зонда, отнесенного к расстоянию между ними. В том случае, если геометрия электродов допускает аналитическое решение задачи о распределении поля и потенциала, проводится сравнение данных эксперимента с теоретической зависимостью.
Что представляет собой устройство:

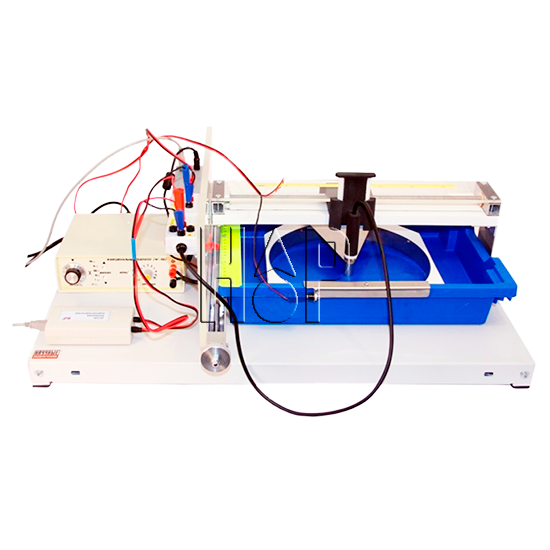

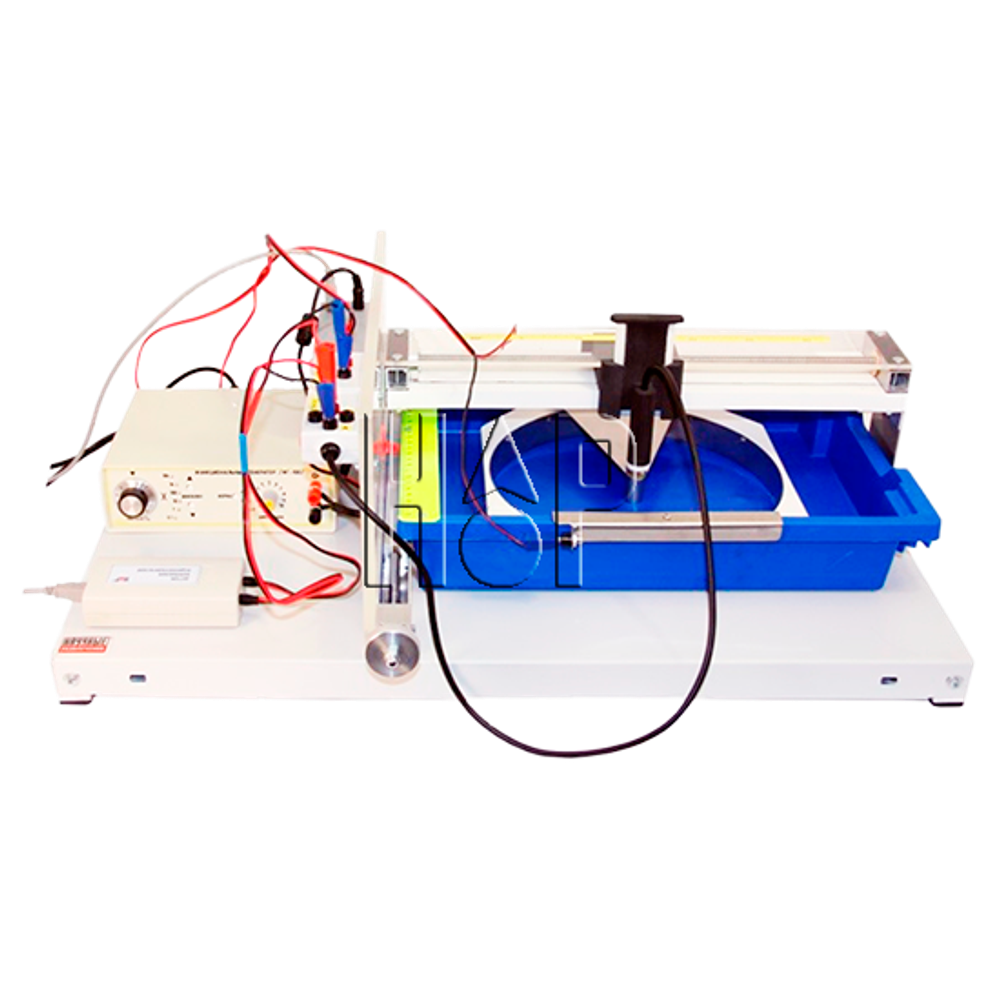

Установка включает кювету с электролитом, в которой располагаются электроды различной конфигурации, погруженный в электролит зонд и устройства его перемещения по двум координатам. Перемещение зонда по одной из координат осуществляется автоматически с фиксацией координаты компьютерной программой. Для проведения измерений используется двухканальный осциллографический датчик напряжения, подключенный к электродам зонда.
Габариты: 700х550х250 мм
Определение потенциала в системе коаксиальных электродов выглядит следующим образом:

Распределение потенциала в системе электродов стержень – плоскость:

Эквипотенциальные линии в системе плоских электродов:
