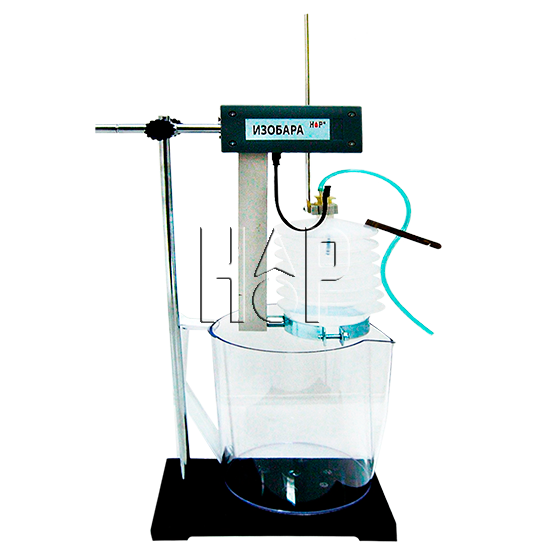

Лабораторная установка "Изучение изобарного процесса"

Лабораторная установка предназначена для:

• Получения экспериментальных точек зависимости давления от температуры газа при его остывании в условиях постоянного давления
• Проверки соответствия полученной экспериментальной зависимости закону Гей-Люссака для изобарного процесса в идеальном газе
• Определения температурного коэффициента объемного расширения газа
• Определения работы газа при постоянном давлении

Регистрация данных осуществляется в автоматическом режиме на протяжении всего процесса остывания газа при постоянном давлении. Обработка данных включает построение зависимостей объема газа от температуры, выраженной в градусах Цельсия, и от абсолютной температуры. На первом графике тангенс угла наклона аппроксимирующей данные прямой линии используются для вычисления температурного коэффициента объёмного расширения газа, на втором графике иллюстрируется пропорциональность объема абсолютной температуре.
Что представляет собой устройство:

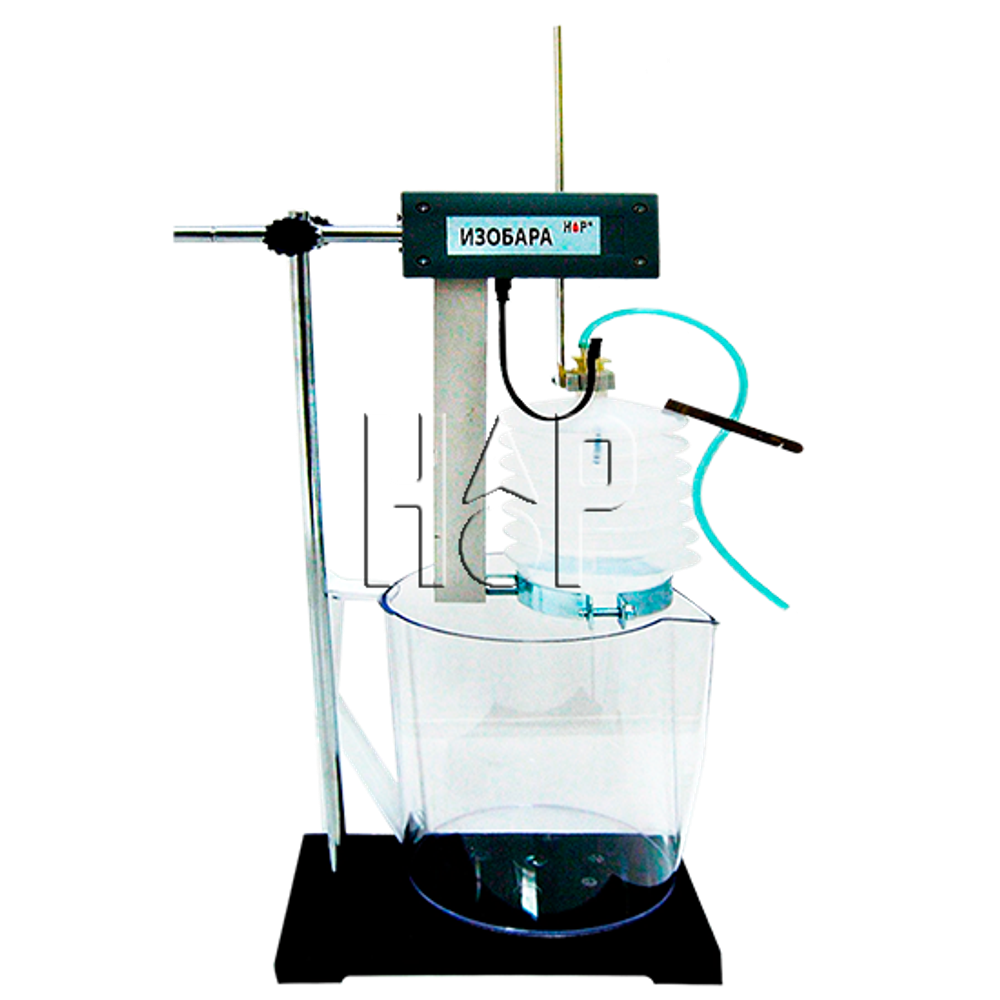

Основу лабораторной установки составляет герметичный резервуар для газа, объем которого легко изменяется, поддерживая близкое к нулевому значение разности давлений внутри и снаружи. Внутри резервуара находится чувствительный элемент датчика температуры. Контроль объема воздуха в резервуаре осуществляется с помощью датчика объема. Квазистационарные условия изобарного процесса обеспечиваются при остывании предварительно нагретого резервуара на воздухе в течении примерно 10 минут. Нагрев резервуара и, соответственно, находящегося в нем воздуха осуществляется при погружении его в горячую воду.
Габариты: 300х250х700 мм
