Лабораторная установка "Изучение изохорного процесса"

Лабораторная установка предназначена для:

• получения экспериментальных точек зависимости давления от температуры при его остывании газа в условиях постоянного объёма
• проверки соответствия полученной экспериментальной зависимости закону Шарля для изохорного процесса в идеальном газе
• Определения термического коэффициента давления воздуха

Регистрация данных осуществляется в автоматическом режиме на протяжении всего процесса остывания газа, затем 10 -15 точек с полученных кривых переносятся в таблицу обработки данных (действие происходит при нажатии экранной кнопки «+»).
Обработка данных включает построение зависимостей давления от температуры, выраженной в градусах Цельсия, и от абсолютной температуры. На первом графике тангенс угла наклона аппроксимирующей данные прямой линии используется для вычисления термического коэффициента давления воздуха, второй график иллюстрирует пропорциональность давления абсолютной температуре.
Что представляет собой устройство:

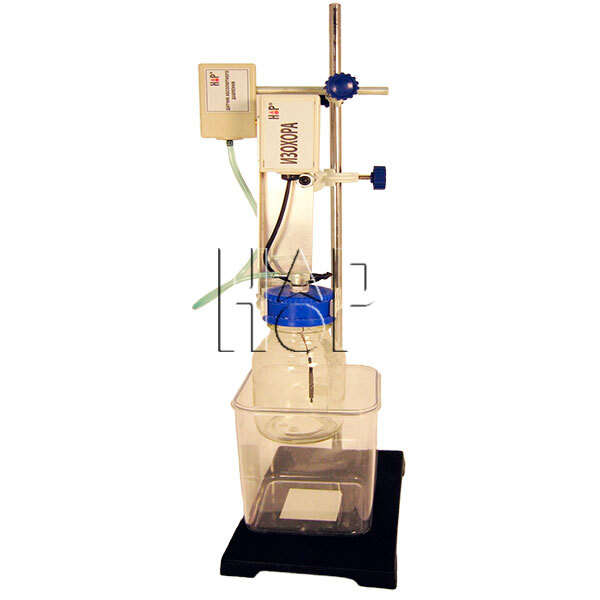

Герметичный стеклянный резервуар для газа смонтирован на вертикальной стойке таким образом, что он может быть погружен в стакан с горячей водой. Внутри резервуара с газом находится чувствительный элемент датчика температуры. Давление в резервуаре измеряется датчиком абсолютного давления, который устанавливается над резервуаром и соединяется с ним гибкой трубкой. Квазистационарные условия изохорного процесса обеспечиваются при остывании на воздухе предварительно нагретого резервуара, продолжающемся примерно 10 мин.. Нагрев резервуара и, соответственно, находящегося в нем воздуха осуществляется при погружении его в горячую воду.
Габариты: 200х150х600 мм
