Лабораторная установка предназначена для:
- Изучения вынужденных механических колебаний
- Изучения свободных колебаний при движении тела под действием силы упругости
- Измерения частоты внешнего воздействия на систему
- Непрерывного измерения координаты тела, совершающего колебания
- Построения резонансной кривой
- Определения резонансной частоты системы
- Исследования зависимости характеристик колебательной системы от ее параметров (массы тела, жесткости пружин, сопротивления движению)
Что представляет собой устройство:

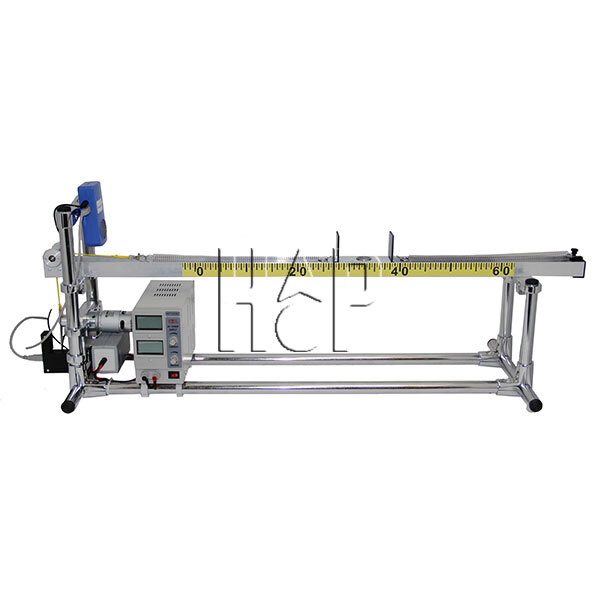

Тележка, которая может двигаться вдоль направляющей с малым трением (на магнитной подвеске), находится между двумя пружинами, одна из которых закреплена на направляющей, а вторая растягивается нитью, закрепленной на вращаемом двигателем диске на некотором расстоянии от его центра. В комплект входит 2 тележки, сильно отличающиеся по сопротивлению движению. Изменение частоты вынуждающей силы происходит при уменьшении или увеличении частоты вращения двигателя, которая контролируется с помощью оптоэлектрического датчика.
Габариты: 1400х500х340мм
Измерение координаты тележки проводится с помощью датчика расстояния, что позволяет вывести на экран график зависимости координаты от времени и определить по нему амплитуду и частоту свободных колебаний (1-й этап работы).
На 2-ом этапе (получение резонансных кривых) амплитуда колебаний измеряется по показаниям датчика расстояния, а частота вынуждающей силы — на основе данных, приходящих от оптоэлектрического датчика. Полученные данные собираются в таблице и выводятся на экран в виде графика зависимости амплитуды колебаний от частоты (резонансная кривая). Это позволяет определить резонансную частоту и оценить добротность колебательной системы.
Построение резонансной кривой выглядит следующим образом:
