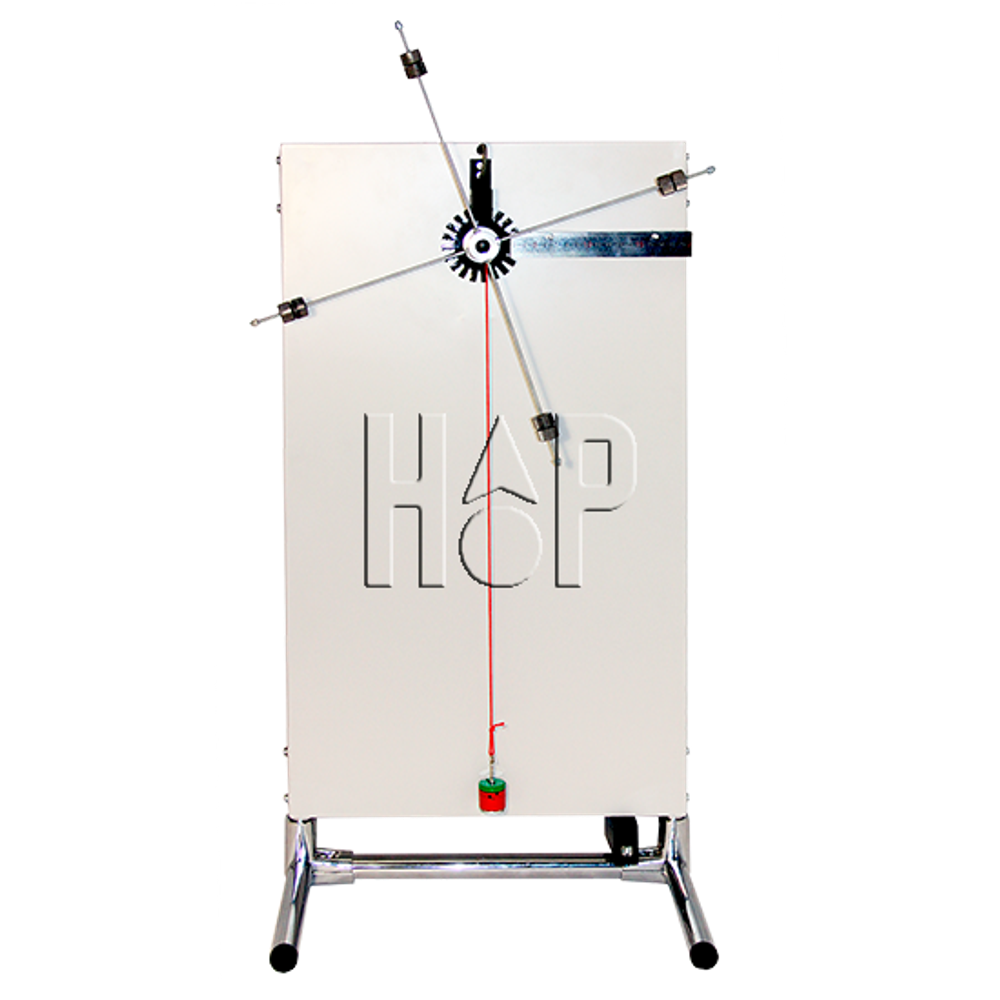

Лабораторная установка "Маятник Обербека"

Лабораторная установка предназначена для:

• изучения динамики вращательного движения
• изучения зависимости момента инерции тела от распределения массы
• измерения угловой скорости тела, вращающегося вокруг неподвижной оси
• определения углового ускорения

Показания датчика угловой скорости выводятся на экран компьютера в виде зависимости угловой скорости от времени. Программа работы с данными позволяет с помощью двух маркеров выделить интервал равноускоренного движения системы, построить прямую линию, аппроксимирующую экспериментальную зависимость, получить на экране уравнение этой прямой и определить угловое ускорение вращающегося тела.
Что представляет собой устройство:

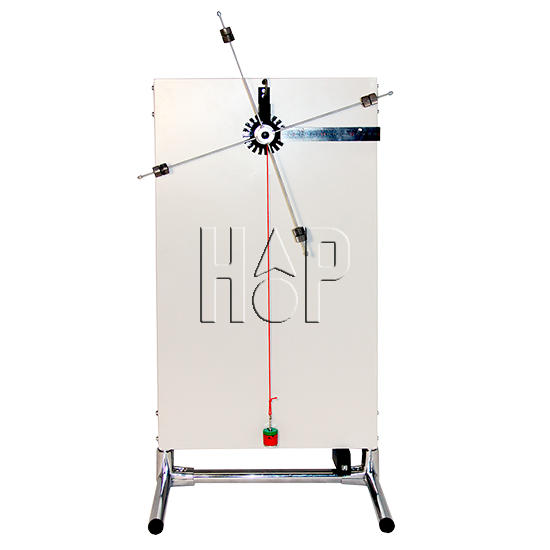

Маятник Обербека представляет собой крестовину на вращающейся оси, на шкив которой намотана нить с грузиком. На четырех взаимно перпендикулярных стержнях крестовины располагаются четыре подвижных груза одинаковой массы. Под действием силы тяжести груза нить сматывается с оси и вызывает вращательное движение крестовины. На оси крестовины располагается датчик угловой скорости вращения маятника.
Габариты: 420х420х950 мм
Зависимость угловой скорости от времени выглядит следующим образом:
