Лабораторная установка "Определение скорости звука в воздухе"

Лабораторная установка предназначена для:

• Изучения явлений, связанных с распространением звуковых волн в воздушной среде
• Определения скорости звука в воздухе на основе измерения длины бегущей волны
• Измерения скорости звука на основе регистрации времени его распространения на определенное расстояние

Представление данных на экране компьютера осуществляется в виде двухканальной осциллограммы звуковых колебаний. Вид осциллограммы подстраивается изменением взаимного расположения датчиков. Необходимые интервалы времени измеряются с помощью маркеров и вносятся в таблицу. Обработка данных осуществляется как в таблице ,так и с помощью графика , что позволяет определять скорость звука в воздухе с точностью 0.3%.
Что представляет собой устройство:

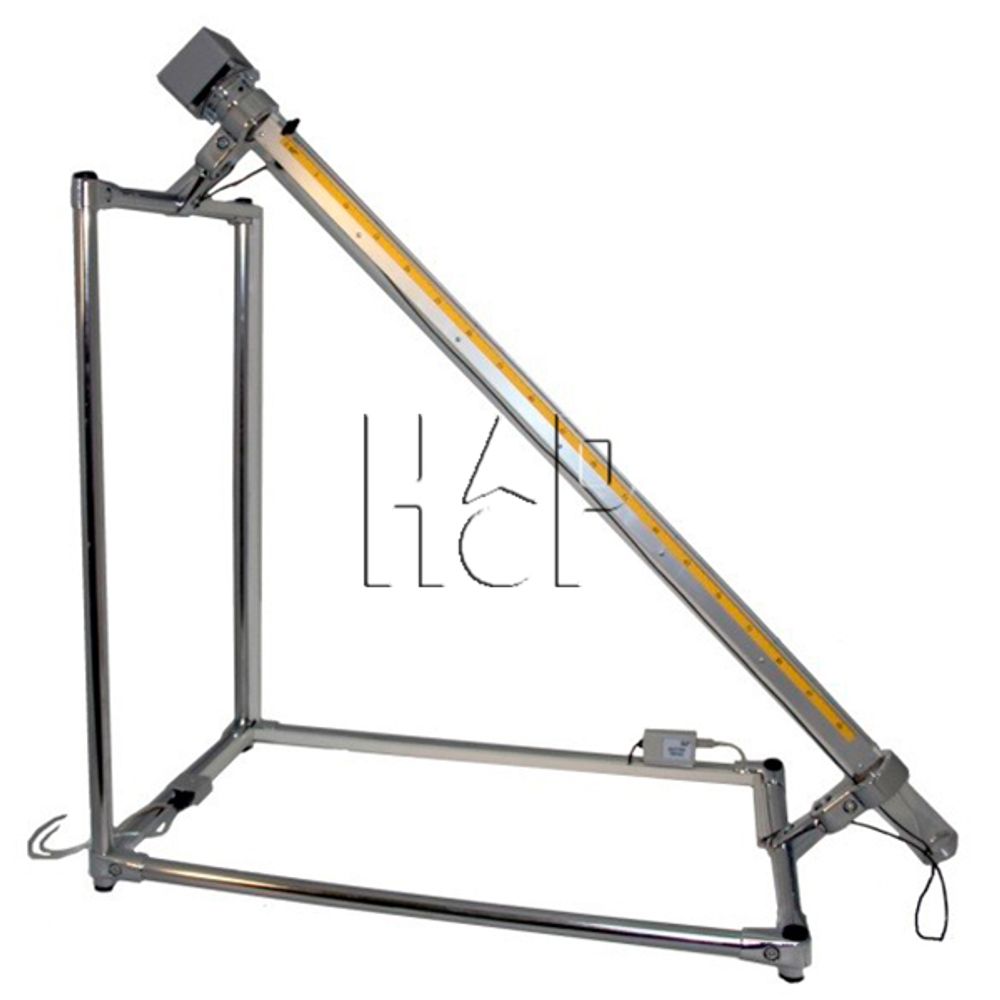

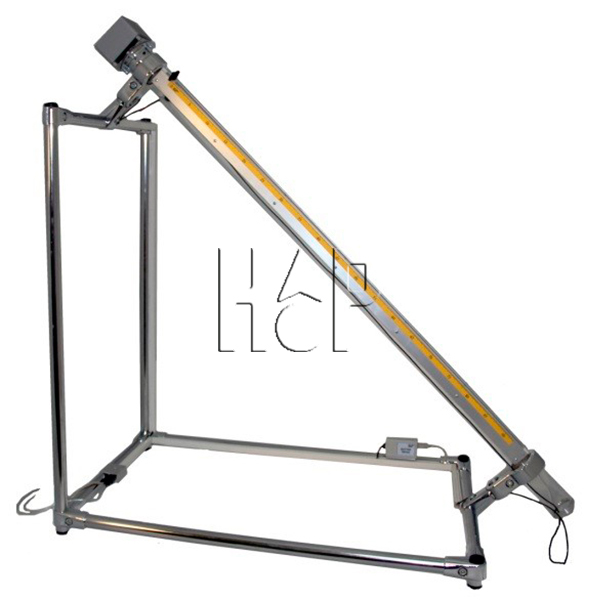

На каркасе из металлических труб установлена звуковая труба, в которой реализуется распространение звуковой волны и обеспечивается измерение скорости звука двумя методами. Контроль параметров звуковой волны в двух точках пространства осуществляется с помощью двухканального датчика звука, имеющего два микрофона. Конструкция установки позволяет перемещать один из микрофонов вдоль трубы и определять его координату по специальной шкале. Источником звука служит динамик, который подключается к USB-порту компьютера и управляется с помощью программного обеспечения.
Осциллограммы звуковых колебаний в двух точках трубы выглядят следующим образом:

Окно обработка данных выглядит так:
