Лабораторная установка "Проверка теоремы Гюйгенса-Штейнера методом вращательных колебаний"

Лабораторная установка предназначена для:

• изучения свободных вращательных колебаний механической системы
• изучения понятия момента инерции твердого тела
• проверки теоремы Гюйгенса-Штейнера методом вращательных колебаний

Для регистрации периода вращательных колебаний используется оптоэлектрический датчик, установленный на раме. Сигнал на экране компьютера имеет вид временной диаграммы состояний датчика, перекрытие оптической оси которого осуществляется язычком, жестко закрепленным на шкиве. Период колебаний определяется по интервалу времени между соответствующими фронтами (передним или задним) ближайших четных или нечетных импульсов на экране.

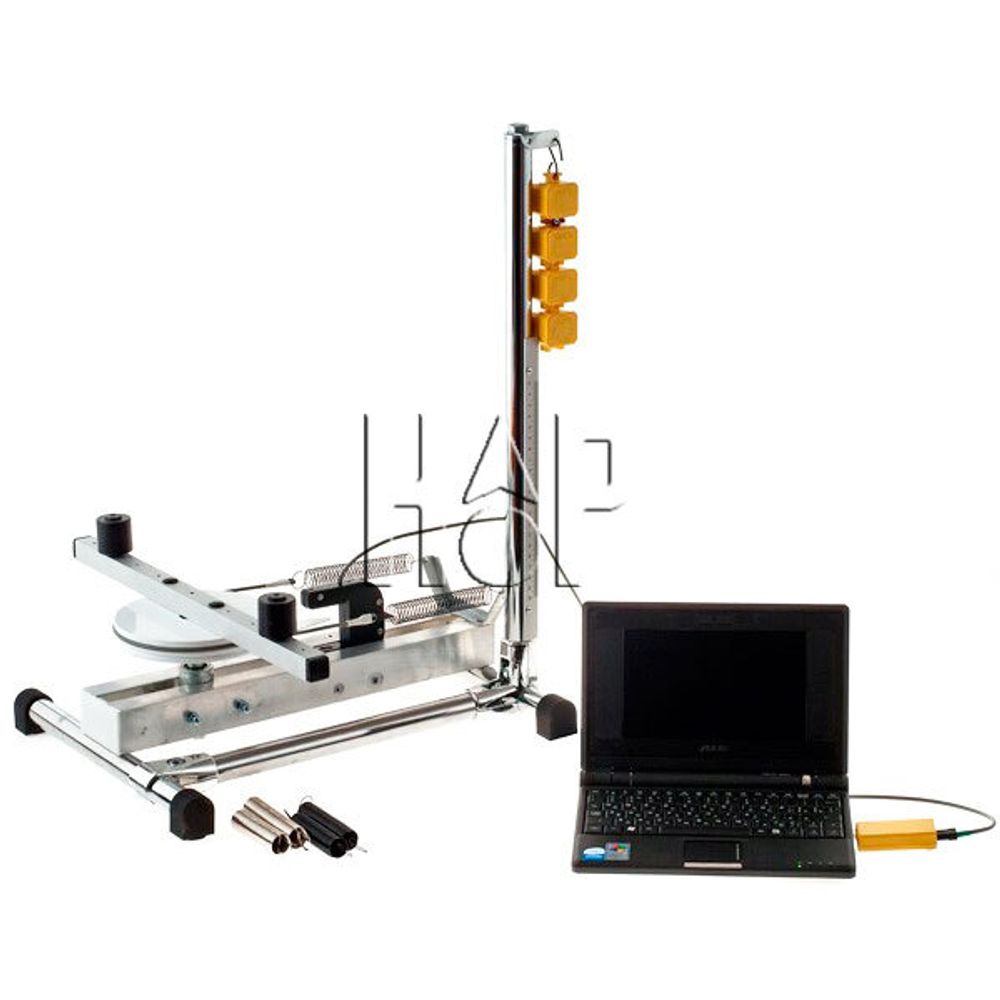

Что представляет собой устройство:
Установка собрана на раме и включает установленный на вертикальной оси шкив и стойку со шкалой для определения жесткости пружин. На шкив одет пассик с двумя пружинами, концы которых закреплены на раме. К шкиву жестко прикреплен металлический профиль с рядом отверстий, в которых симметрично относительно оси вращения могут фиксироваться грузы.
Габариты: 510х410х550 мм
Зависимость состояния датчика от времени выглядит следующим образом:
