Маятник Максвелла

Используется на уроках физики для демонстрации многократного перехода потенциальной энергии в кинетическую и наоборот.

НАЗНАЧЕНИЕ

1.1. Маятник Максвелла предназначен для демонстрации многократного перехода энергии потенциальной в кинетическую и обратно, а также для демонстрации проявления инерции при вращении диска.

КОМПЛЕКТНОСТЬ ПОСТАВКИ

2.1. Металлический точечный диск 1 шт.
2.2. Стальная ось 1 шт.
2.3. Стойка 1 шт.
2.4. Паспорт 1 шт.
2.5. Упаковка 1 шт.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3.1. Диаметр металлического диска – 125 мм.
3.2. Толщина металлического диска – 10 мм.
3.3. Диаметр стальной оси – 10 мм.
3.4. Длина стальной оси – 150 мм.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

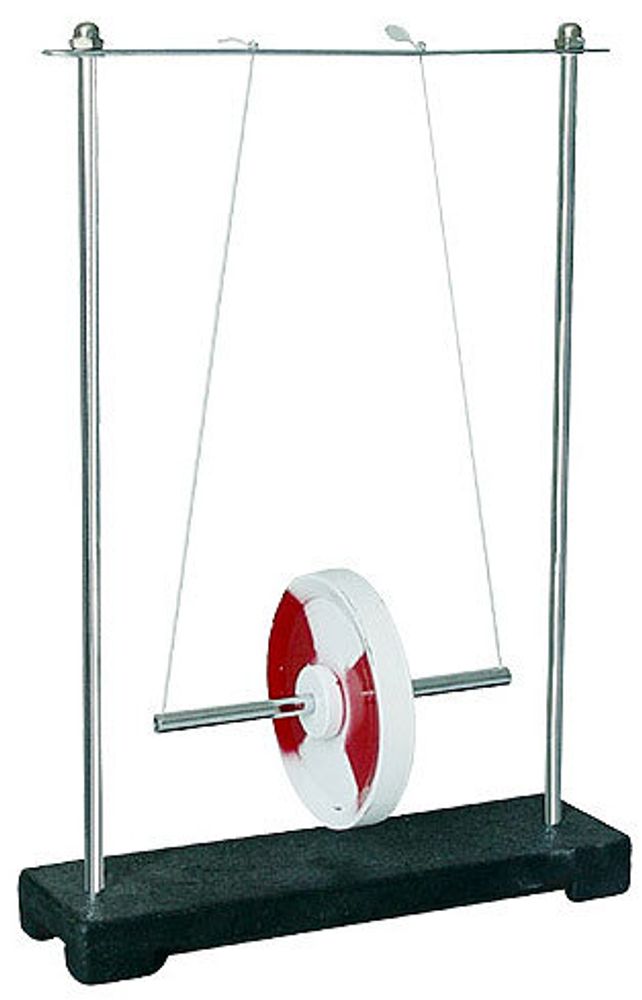

4.1. Маятник представляет собой точеный металлический диск диаметром 125 мм и толщиной 10 мм, жестко посаженный на стальную ось диаметром 10 мм и длиной 150 мм на расстоянии 10 мм от каждого конца оси просверлены отверстия для нити. Диск подвешивается на тонкой непрерывной нити (прикладывается к прибору) к специальной стойке.
4.2. Стойку образует массивная плоская подставка размерами с закрепленными на ней вертикальными стержнями длиной и диаметром. Верхние концы стержней с помощью специальных резиновых муфт соединяют поперечным металлическим стержнем. Этот стержень имеет также два сквозных отверстия, через которые пропускают непрерывную нить с закрепленным на концах маятником.
4.3. Непрерывность нити обеспечивает установку оси маятника в горизонтальном положении. После установки оси маятника горизонтально, нить фиксируют с помощью вставки спичек в отверстия поперечины. Эта мера не позволяет маятнику «закручиваться» в вертикальной плоскости и соблюдать заданную траекторию движения.
