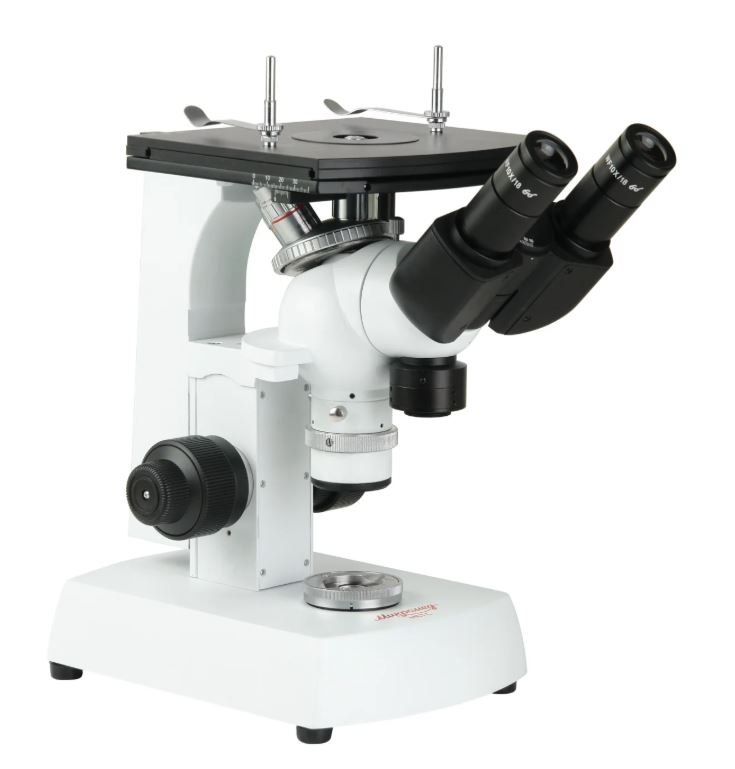

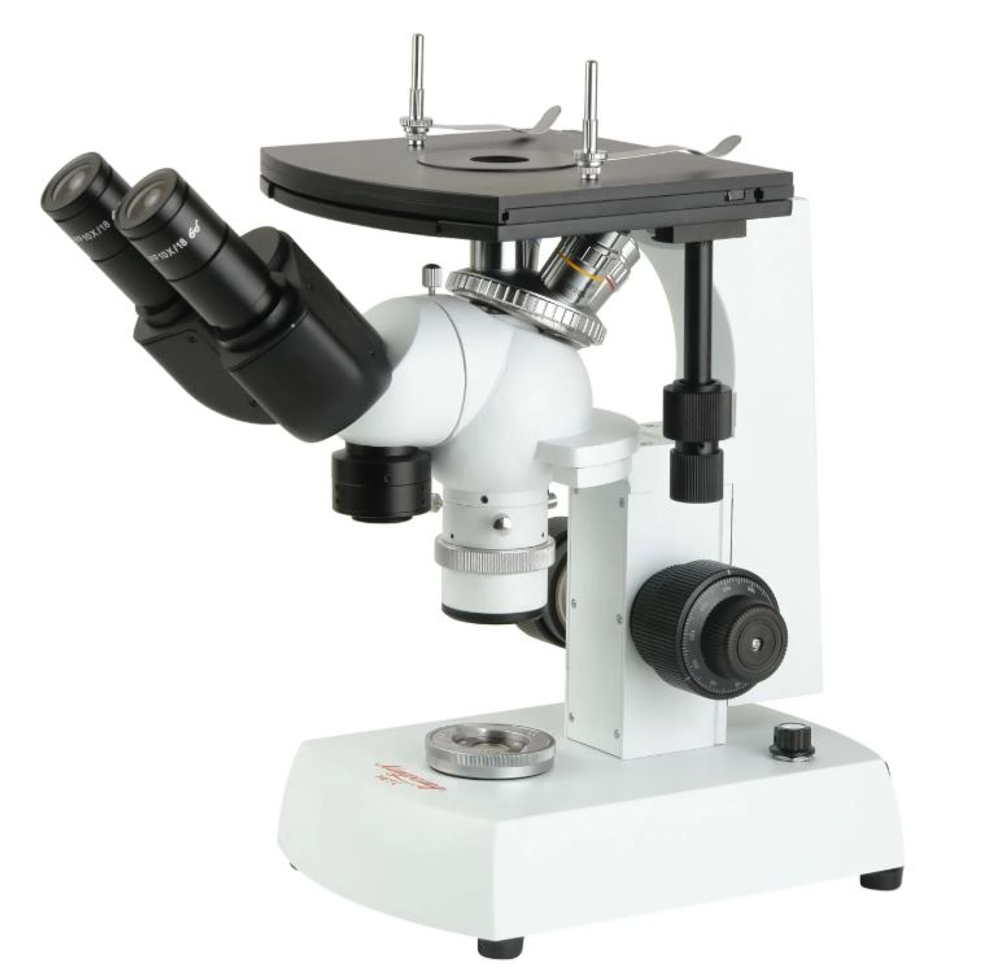

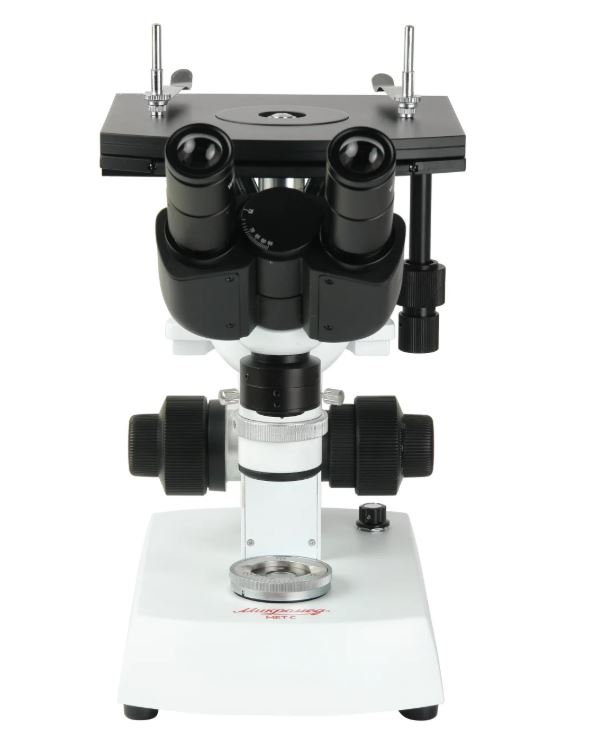

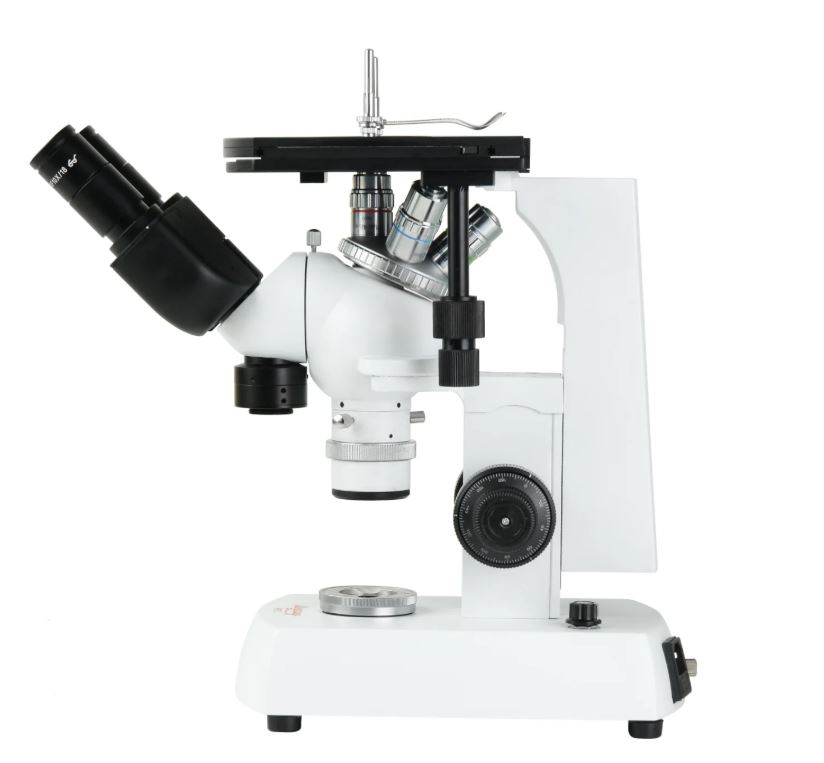

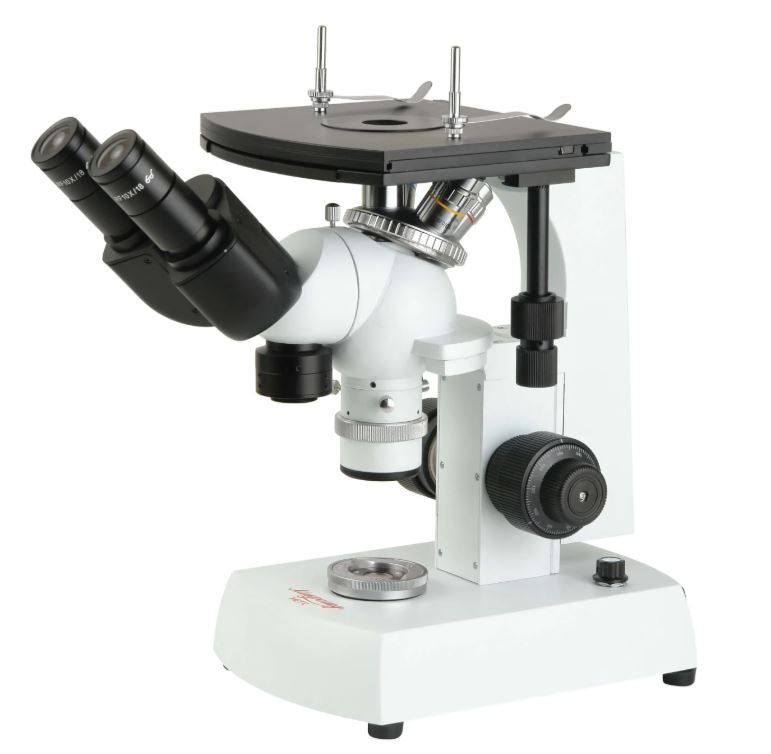

Микроскоп Микромед МЕТ С

Металлографический инвертированный микроскоп для исследований в прямом отраженном свете. Увеличение 40х–500х. Объективы с планахроматической коррекцией. Револьверное устройство на 4 объектива. Тринокулярная конструкция позволяет устанавливать окулярные камеры.

Описание

Микроскоп Микромед МЕТ С предназначен для изучения микроструктур металлов и сплавов, геолого-рудных исследований и контроля качества изделий на производстве. Применяется в лабораториях металлургической, микроэлектронной и машиностроительной промышленности, а также в высших учебных заведениях. Входит в линейку исследовательских микроскопов Микромед.

Оптика

Оптическая система скорректирована на длину тубуса 160 мм. Включает оптическую головку с окулярными тубусами и каналом визуализации, объективы, коллектор и конденсор осветительного устройства, опак-иллюминатор для прямого освещения объекта и светоделитель для распределения светового потока между окулярными тубусами и каналом визуализации.

В стандартный комплект входят четыре объектива с планахроматической коррекцией — 4х/0.1, 10х/0.25, 20х/0.40 и 40х/0.65. Исправленная кривизна поля и сферическая аберрация обеспечивают плоское изображение без искажений по краям с одинаковой резкостью по всему полю. В сочетании с исправленным хроматизмом это дает высокую информативность, комфорт при наблюдении и качество записываемых изображений. Объективы парфокальны — при смене увеличений наводка на резкость не теряется. Объективы установлены на револьверном устройстве, что позволяет быстро переходить к исследованиям с различными увеличениями.

Наблюдение

Микроскоп комплектуется широкопольными окулярами 10х/18, 12.5х/14 и окуляром 10х/18 с измерительной шкалой. Окуляры имеют вынесенный зрачок, что позволяет наблюдать все поле зрения пользователю в очках. Оптические детали изготовлены из оптических стекол высокого класса и имеют многослойное просветляющее покрытие поверхностей.

Оптический и цифровой режимы

Микроскоп позволяет устанавливать цифровую окулярную камеру (видеоокуляр) для вывода изображения на внешнее устройство и записи файлов. Камера устанавливается в вертикальный выход канала визуализации — третий тубус. Тубус комплектуется адаптером стандарта C-Mount для установки камер различных типов. Видеоокуляр в комплект поставки не входит.

Освещение

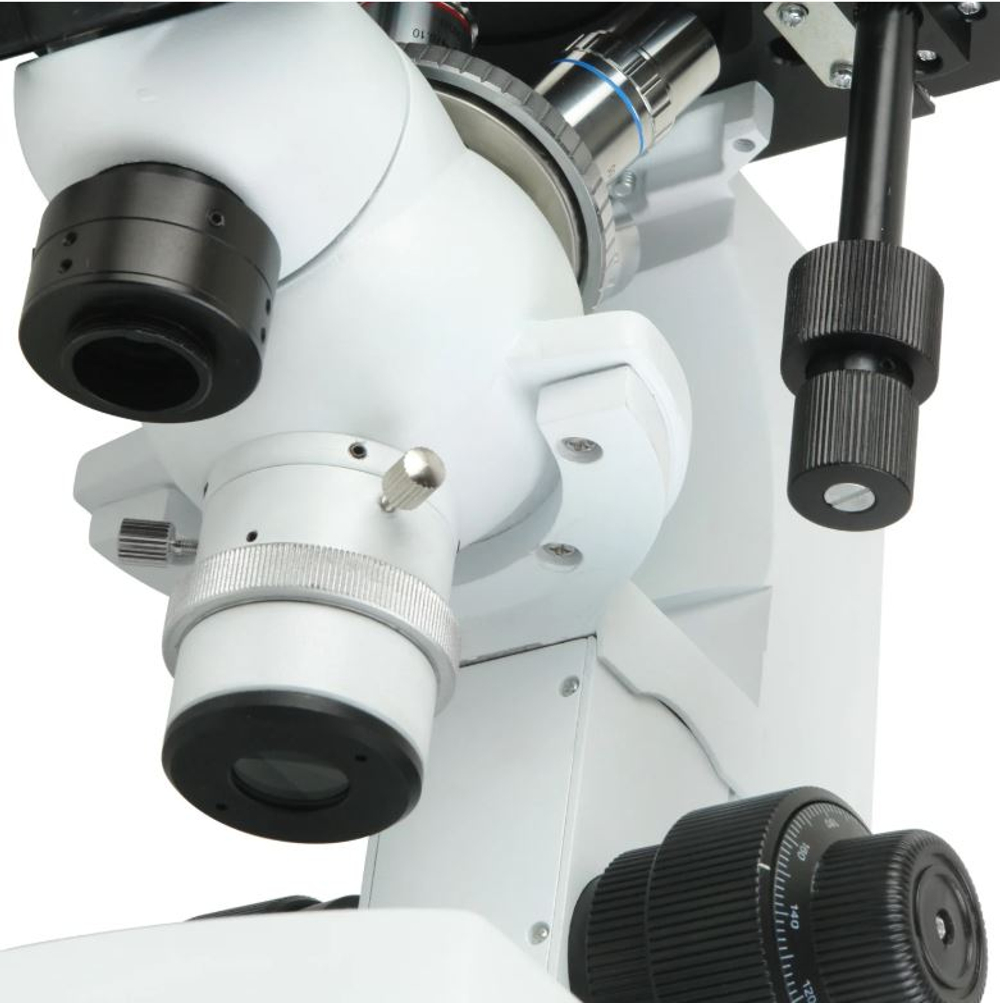

Микроскоп имеет систему прямого освещения предмета через объектив. Это создает высокую интенсивность освещения в пределах поля исследуемого участка светом, падающим строго в вертикальном направлении, что важно для исследования полированных образцов в металлографии и петрографии. Осветитель отраженного света состоит из коллектора с регулируемой полевой диафрагмой и конденсора с регулируемой апертурной диафрагмой. Опак-иллюминатор направляет свет, отраженный от объекта, на окулярные тубусы и одновременно направляет свет источника от конденсора через объектив микроскопа на объект исследования. Источник света — светодиод 3 Вт с регулировкой яркости. Блок питания встроен в основание микроскопа.

Фокусировка

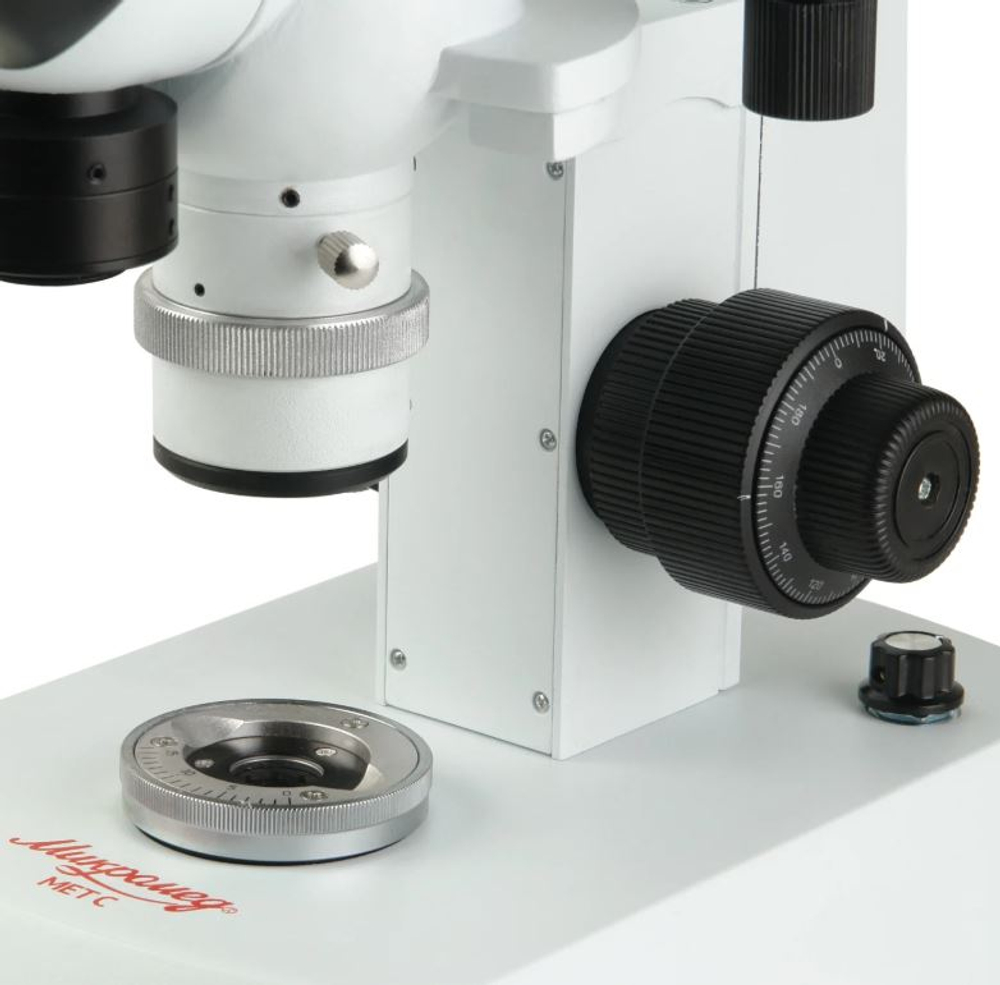

Фокусировка осуществляется перемещением предметного столика, оптическая головка с объективами остается неподвижной. Механизм имеет зубчато-реечную конструкцию с демпфированными направляющими. Двухступенчатая конструкция обеспечивает грубую и тонкую фокусировку. Механизм управляется коаксиальными рукоятками и снабжен регулятором усилия хода и ограничителем.

Механика

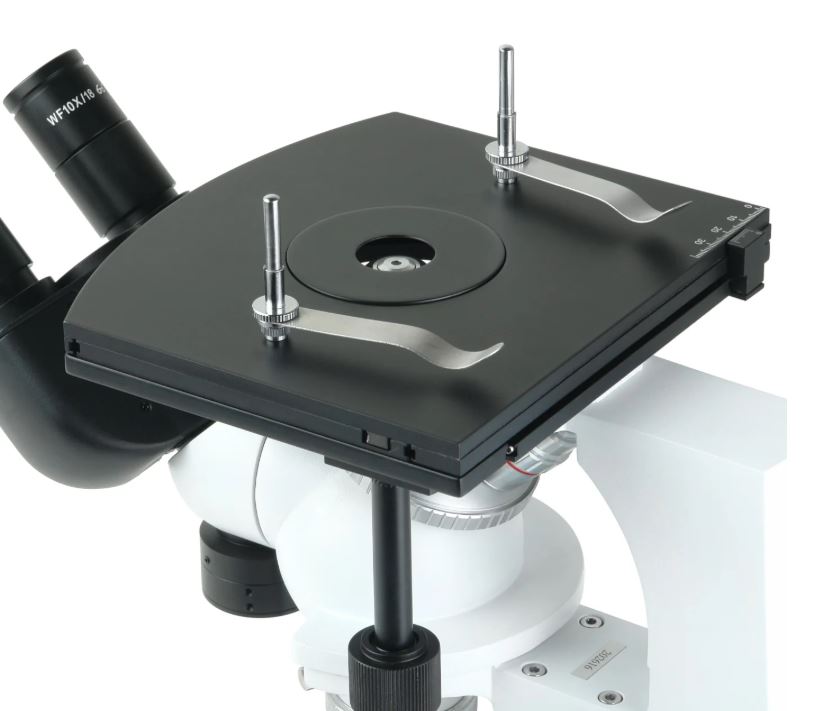

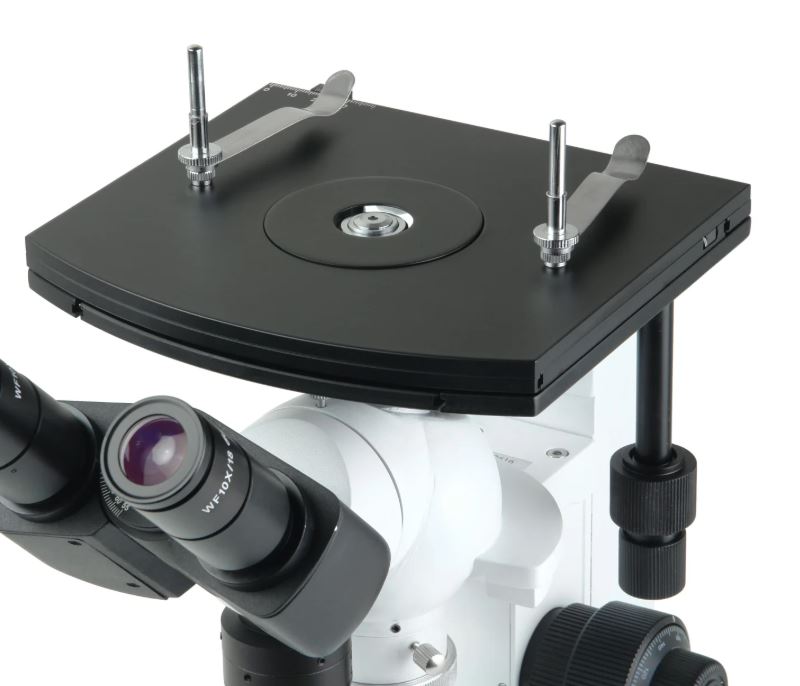

Микроскоп оборудован предметным столиком с точным и плавным перемещением объекта в пределах 30/30 мм по координатам X/Y. Столик расположен над объективом и имеет размеры 180 х 165 мм. Максимальная нагрузка на предметный столик — 2 кг. Микроскоп имеет металлическую ударопрочную конструкцию. Штатив и основание изготовлены методом литья под давлением из алюминиевого сплава. Основание и штатив имеют износостойкое покрытие с антистатическими свойствами.

Особенности

• Увеличение 40х–500х.

• Объективы с планахроматической коррекцией обеспечивают высокое качество изображения по всему полю.

• Объективы парфокальны — при смене увеличения фокусировка не требуется.

• Револьверное устройство на подшипнике требует минимального усилия для смены увеличения.

• Третий тубус с адаптером C-Mount позволяет использовать цифровые камеры различных типов для записи изображений параллельно с наблюдением через окуляры.

• Три типа окуляров в комплекте — 10х/18, 12.5х/14 и 10х/18 со шкалой.

• Прямая подсветка объекта: свет высокой интенсивности падает на объект строго по нормали.

• Механизм грубой и тонкой фокусировки с регулятором усилия хода и ограничителем.

• Двухсторонние рукоятки фокусировки позволяют работать как левой, так и правой рукой.

• Диоптрийная коррекция ±5 дптр.

• Регулировка межзрачкового расстояния окулярных тубусов.

Характеристики

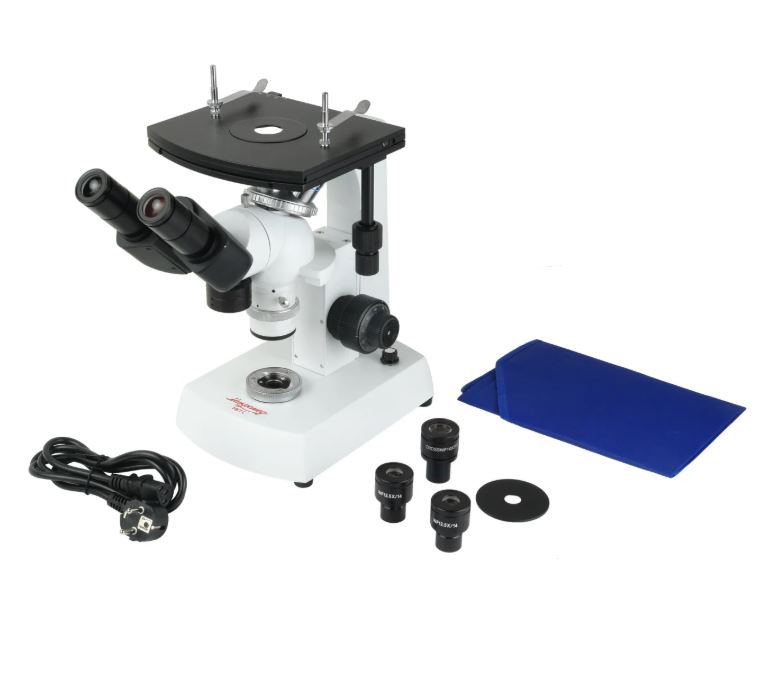

Комплектация

• Основание со встроенным блоком питания и источником света

• Штатив с механизмом фокусировки (установлен на основание)

• Визуальная тринокулярная насадка с углом наклона тубусов 45° и регулируемым межзрачковым расстоянием 55–75 мм

• Револьвер на 4 объектива (установлен на визуальную насадку)

• Канал визуализации (встроен в визуальную насадку)

• Адаптер C-Mount (установлен на визуальной насадке)

• Объектив планахромат Plan 4х / 0,10 / WD 9 мм (на револьвере)

• Объектив планахромат Plan 10х / 0,25 / WD 7 мм (на револьвере)

• Объектив планахромат Plan 20х / 0,40 / WD 2.5 мм (на револьвере)

• Объектив планахромат Plan 40х / 0,65 / WD 0.5 мм (на револьвере)

• Окуляр WF10х/18 — 2 шт.

• Окуляр WF 12.5х/14 — 2 шт.

• Окуляр WF 10х/18 со шкалой и диоптрийной настройкой

• Светофильтр голубой Ø32 мм

• Светофильтр зеленый Ø32 мм

• Светофильтр желтый Ø32 мм

• Светофильтр матовый Ø32 мм

• Светофильтр серый нейтральный Ø32 мм

• Двухкоординатный предметный столик 180х165 мм, диапазон перемещения 30х30 мм (установлен на штативе)

• Вкладыш для предметного столика круглый Ø68 мм с отверстием Ø15 мм

• Вкладыш для предметного столика круглый Ø68 мм с отверстием Ø25 мм

• Полевая ирисовая диафрагма (встроена в коллектор)

• Апертурная ирисовая диафрагма с центрировочными винтами (встроена в конденсор)

• Светодиод белого света 3 Вт (в осветителе)

• Пружинный прижим (рассчитан на объект высотой от 5 до 25 мм) — 2 шт.

• Сетевой кабель

• Вставка плавкая (предохранитель) — 2 шт.

• Чехол пылезащитный

• Руководство по эксплуатации
