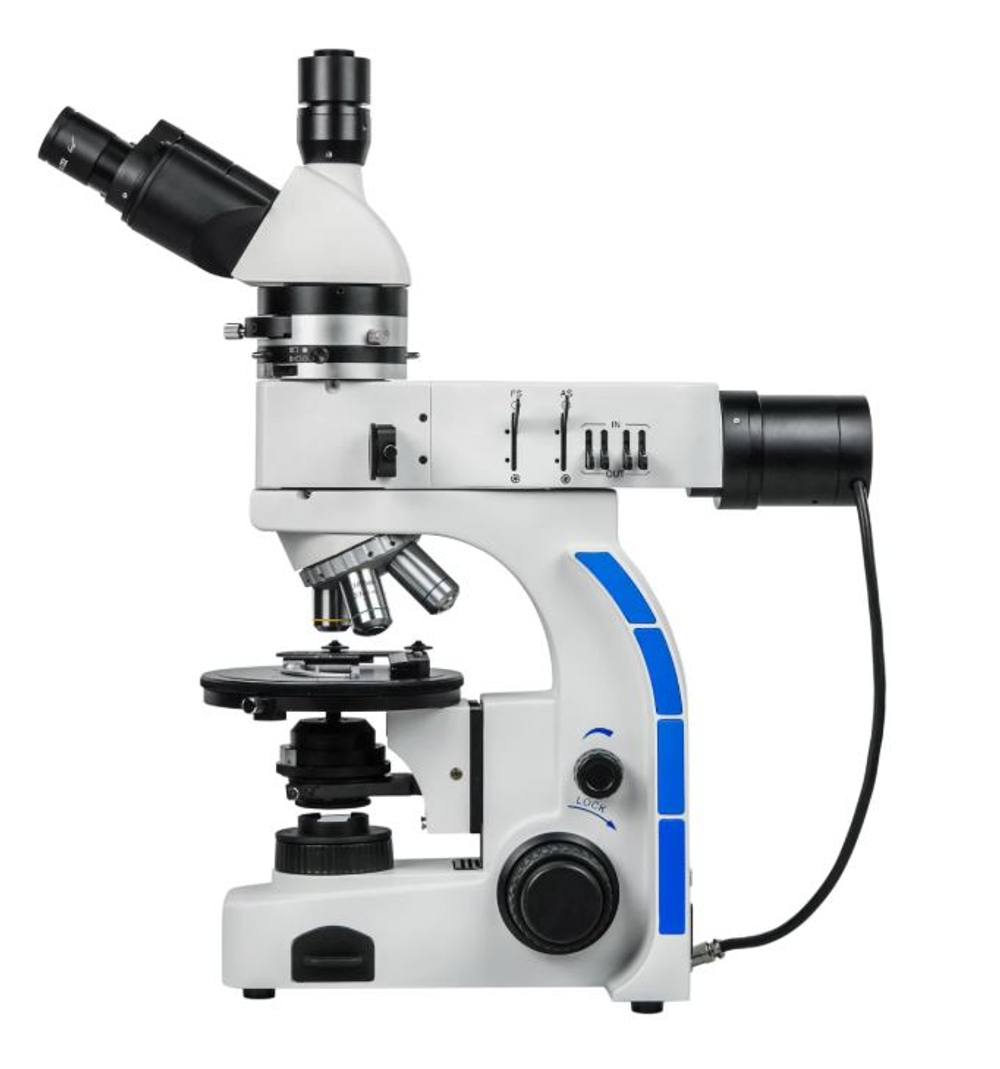

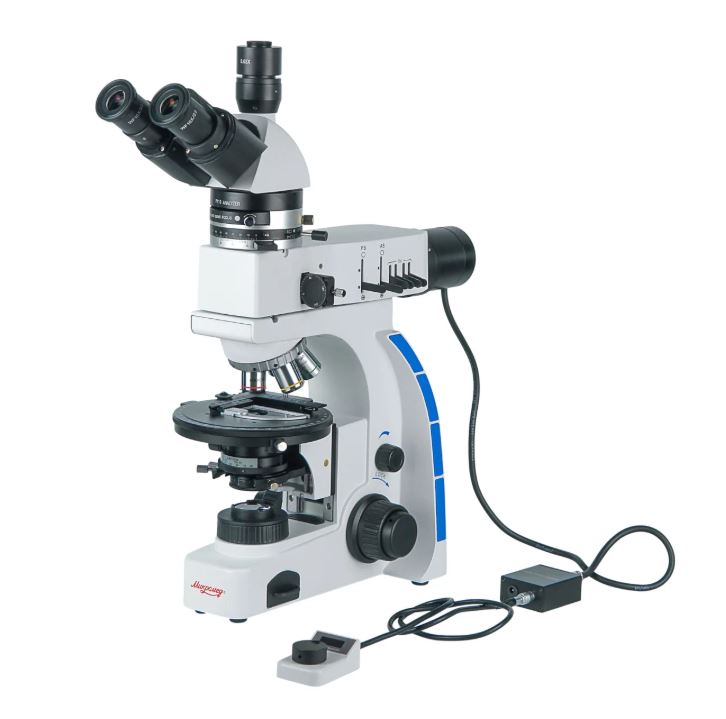

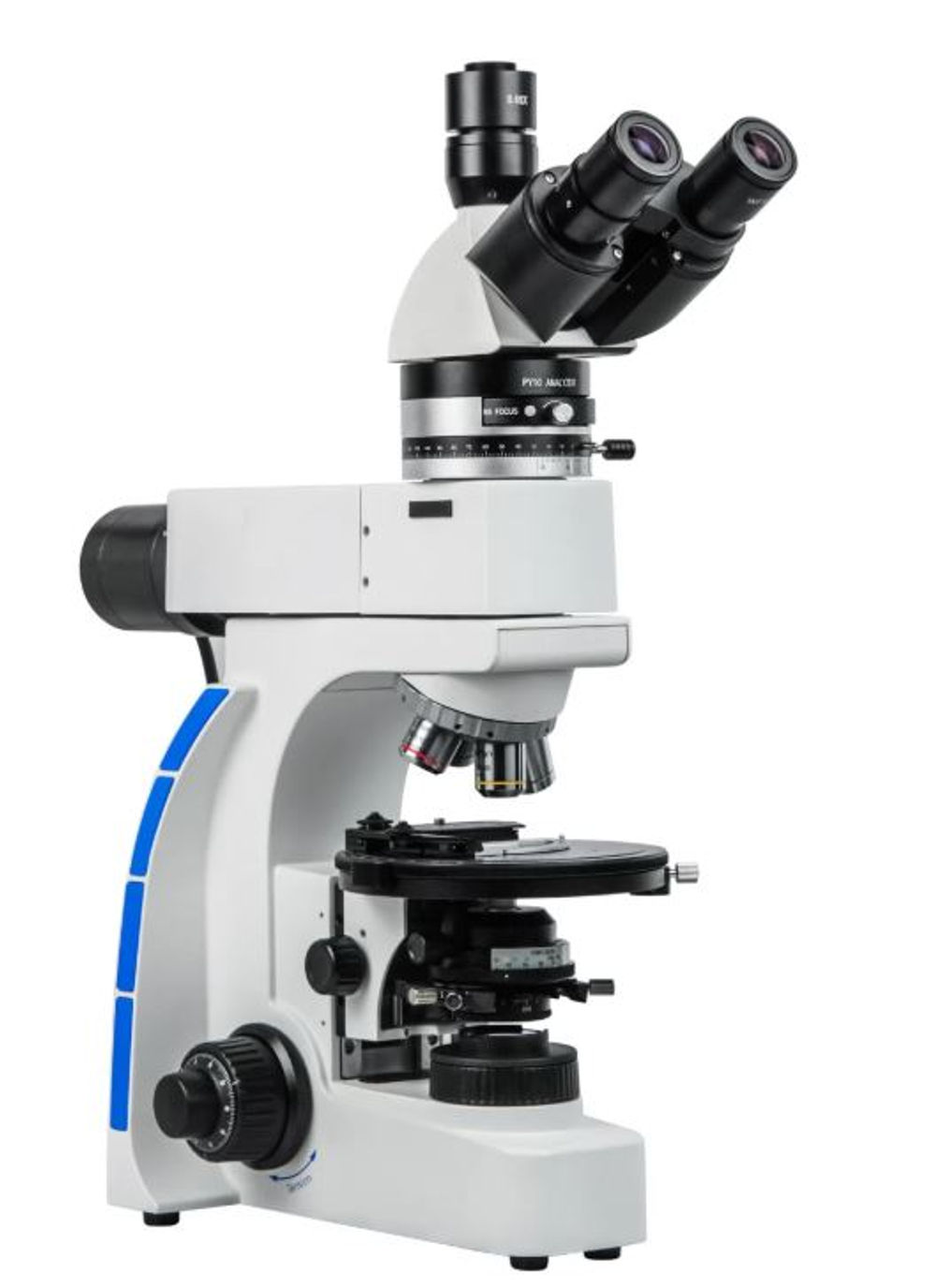

Микроскоп Микромед ПОЛАР 4 LED

Микроскоп Микромед ПОЛАР 4 LED — это профессиональный исследовательский микроскоп, предназначенный для проведения наблюдений и исследований в поляризованном и обычном свете как в проходящем, так и в отраженном свете. Оптическая схема «бесконечность» в сочетании с планахроматическими объективами с увеличенным рабочим расстоянием обеспечивает исключительно высокое качество изображения с минимальными искажениями и высокой резкостью по всему полю зрения.

Микроскоп относится к исследовательскому классу и входит в линейку микроскопов Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого прибора.

Области применения

• Металлография — структурный анализ металлов и сплавов

• Минералогия и кристаллография — изучение оптических свойств кристаллов, коноскопические исследования

• Геология и петрография — анализ горных пород и минералов

• Полупроводниковая промышленность — контроль качества полупроводниковых материалов

• Материаловедение — исследование остаточных напряжений, примесей в растворах

• Биологические лаборатории — благодаря антигрибовому покрытию оптики

Ключевые особенности

• Оптическая схема «бесконечность» (∞) — возможность введения дополнительных оптических устройств в ход лучей

• Планахроматы LM с увеличенным рабочим расстоянием — минимальные оптические искажения, высокая резкость по всему полю

• Двойная система освещения — проходящий и отраженный свет, оба по схеме Кёлера

• Поляризационные исследования — встроенный поворотный поляризатор (360°) в конденсоре, выдвижной поляризатор (360°) в отраженном свете, анализатор с поворотом на 180° в промежуточном тубусе

• Фокусируемая линза Бертрана — для коноскопических исследований в сходящихся лучах

• Револьвер на 5 объективов с центрируемыми гнездами

• Круглый поворотный столик Ø160 мм с круговой шкалой 360° и нониусом

• Прецизионный препаратоводитель X-Y с диапазоном перемещения 48-27 мм

• Тринокулярная насадка Зидентопфа — одновременное визирование в окуляры и вывод изображения на камеру

• Цифровой контроллер — точная регулировка яркости (до 0,5%), индикация температуры и влажности

• Полностью металлический конструктив с антистатическим покрытием

Оптическая система

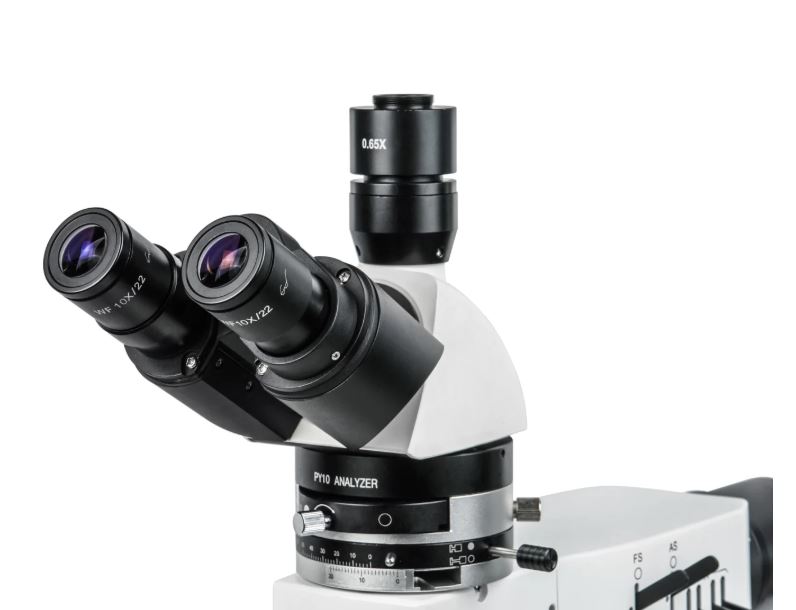

Визуальная насадка

• Тип: тринокулярная, Зидентопфа

• Угол наклона окулярных тубусов: 30°

• Поворот: 360°

• Собственное увеличение: 1х

• Регулировка межзрачкового расстояния: 52–75 мм

• Диоптрийная настройка: на левом тубусе ±5 дптр

• Деление светового потока: 50:50

• Установка камеры: C-mount (адаптер 0.65х в комплекте)

Объективы (в стандартной комплектации)

• Тип: планахроматы LM с увеличенным рабочим расстоянием

• Коррекция: бесконечность (∞), без покровного стекла

• Парфокальная высота: 45 мм

• LM PLAN 5x/0.12 ∞/0

• LM PLAN 10x/0.25 ∞/0

• LM PLAN 20x/0.40 ∞/0

• LM PLAN 50x/0.70 ∞/0

Окуляры (в комплекте)

• WF 10х/22 с удаленным зрачком — 2 шт.

• WF 10х/20 Cross с удаленным зрачком, со шкалой — 1 шт.

• Вынос зрачка: 20 мм

• Посадочный диаметр: 30,0 мм

Увеличение

• Базовая комплектация: 50х – 500х

• С дополнительной оптикой: 25х – 1600х

Система освещения

Осветитель проходящего света

• Система: Кёлера

• Конденсор: центрируемый иммерсионный Аббе, N.A. = 0.90/1.25 OIL

• Регулировка конденсора по высоте: 18 мм

• Апертурная диафрагма: регулируемая ирисовая

• Фронтальная линза конденсора: откидная на кронштейне

• Полевая диафрагма: регулируемая ирисовая

• Поляризатор: встроенный, вращающийся на 360°

• Источник света: светодиод 5 Вт

• Цветовая температура: 4500–5000°К

• Регулировка яркости: 0–100%

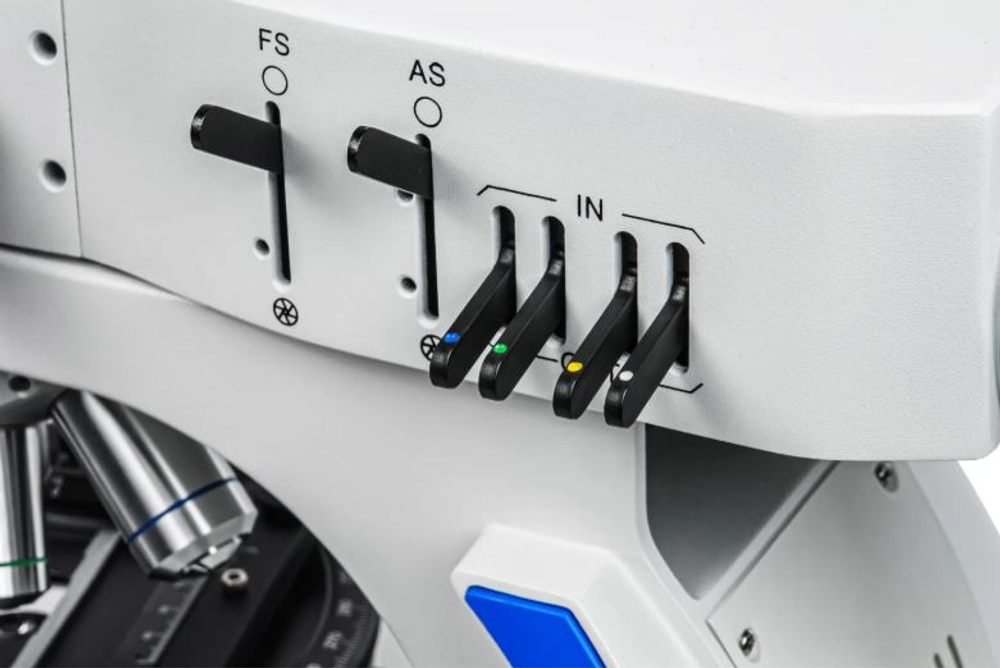

Осветитель отраженного света

• Система: Кёлера с прямой подсветкой через объектив (опак-иллюминатор)

• Особенность: светодиод и конденсор в вынесенном фонаре

• Полевая и апертурная диафрагмы: регулируемые ирисовые

• Поляризатор: выдвижной, с вращением на 360°

• Светофильтры: встроенные, переключаемые (B, G, Y, ND)

• Источник света: светодиод 5 Вт

• Цветовая температура: 4500–5000°К

• Регулировка яркости: 0–100%

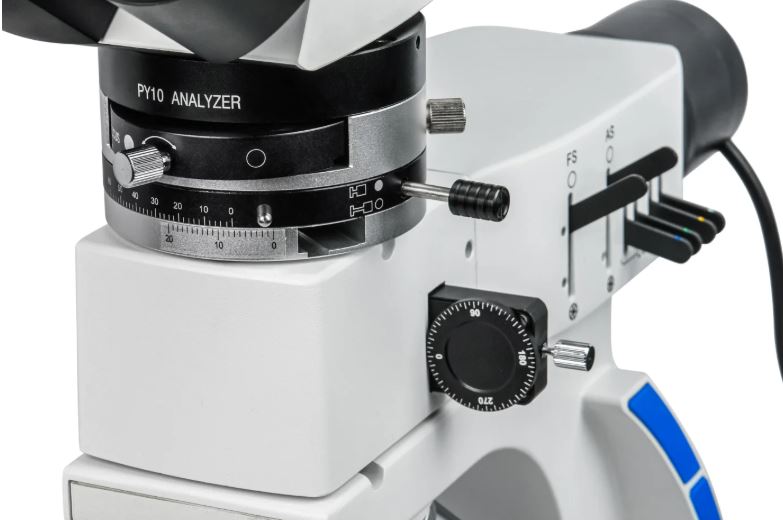

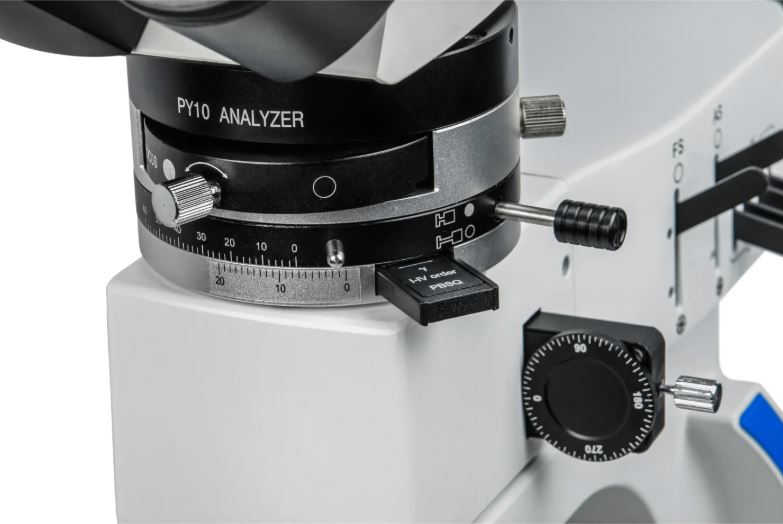

Промежуточный тубус

• Слот для установки оптических компенсаторов

• Анализатор: выдвижной, с вращением на 180°

• Линза Бертрана: переключаемая, с фокусировкой

• Оптические компенсаторы в комплекте: 1/4λ (137 нм), λ (530 нм), кварцевый клин 4λ

Цифровой контроллер

• Стабилизированное питание осветителей

• Регулировка яркости с точностью до 0,5% в пределах 0–100%

• Индикация внутренней температуры и влажности

• Предупреждение о включенном УФ освещении

Механическая система

Механизм фокусировки

• Тип: зубчато-реечный, демпфированный

• Рукоятки грубой и тонкой фокусировки: коаксиальные, с обеих сторон штатива

• Диапазон перемещения: 20 мм

• Ход тонкой фокусировки: 0,1 мм/оборот

• Цена деления шкалы тонкой фокусировки: 1 мкм

• Регулировка усилия грубой фокусировки: коаксиальный механизм

• Ограничитель хода фокусировки: коаксиальный механизм

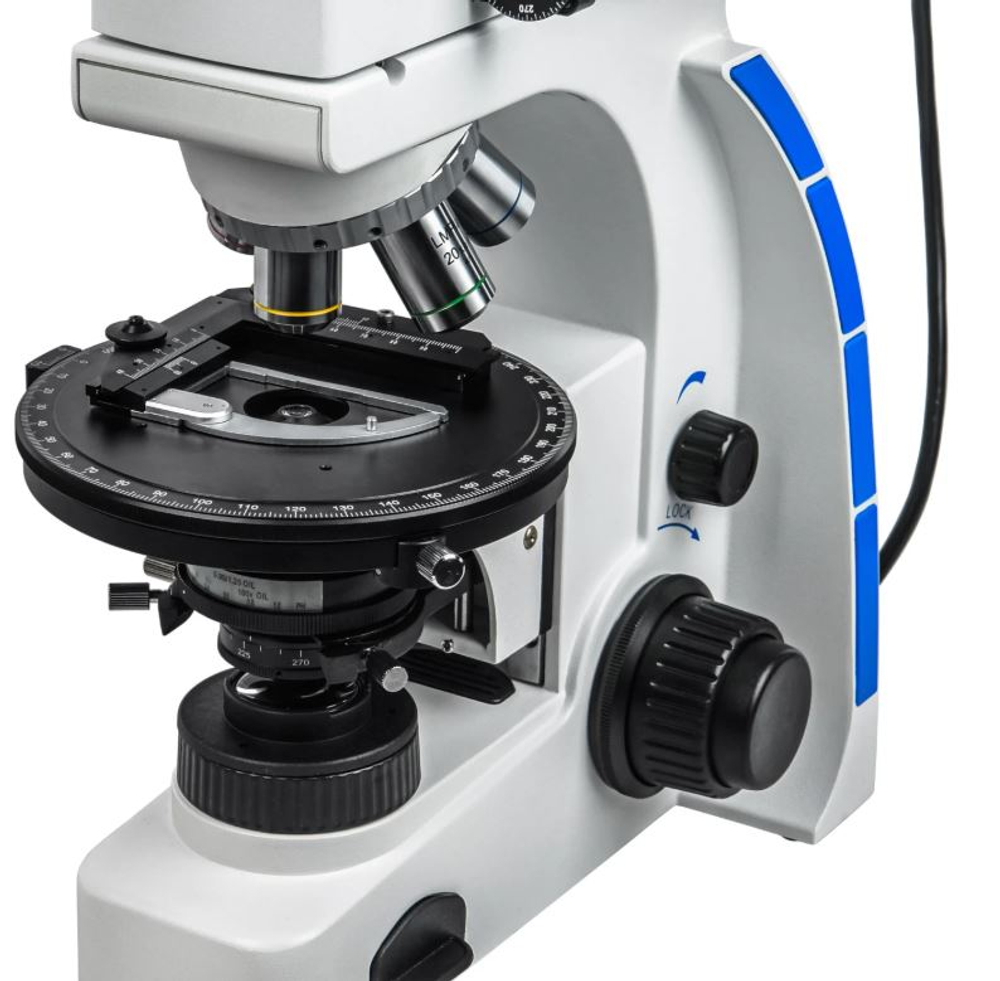

Предметный столик

• Тип: поворотный круглый

• Диаметр: 160 мм

• Шкала: круговая 360° с нониусом, цена деления 1°

• Препаратоводитель: накладной со шкалами X-Y и нониусами

• Перемещение препарата X-Y: в диапазоне 48–27 мм

• Дополнительно: пружинные зажимы для образцов (2 шт.)

Технические характеристики

Комплектация

• Штатив со встроенным осветителем, конденсором, револьверным устройством и механизмом фокусировки

• Револьвер на 5 позиций (установлен)

• Насадка тринокулярная ICO Infinitive поворотная на 360°, наклон тубусов 30°

• Модуль осветителя отраженного света с фонарем

• Контроллер с блоком питания

• Промежуточный тубус с анализатором и линзой Бертрана

• Столик круглый поворотный 360°, Ø160 мм (установлен)

• Конденсор Аббе центрируемый иммерсионный N.A.=0.9/1.25 со встроенным поворотным поляризатором (установлен)

• Препаратоводитель накладной X-Y 48–27 мм (установлен)

• Объективы LM PLAN: 5x/0.12, 10x/0.25, 20x/0.40, 50x/0.70 (∞/0)

• Окуляр WF 10х/22 с удаленным зрачком — 2 шт.

• Окуляр WF 10х/20 Cross с удаленным зрачком, со шкалой — 1 шт.

• Слайдер с компенсатором 1/4λ (137 нм)

• Слайдер с компенсатором λ (530 нм)

• Слайдер с кварцевым клином 4λ

• Слайдер с поворотным на 360° анализатором

• Светофильтры Ø38 мм: матовый, желтый, синий, зеленый

• Адаптер C-mount 0.65х

• Зажим пружинный — 2 шт.

• Сетевой кабель — 2 шт.

• Пылезащитный чехол

• Ключи шестигранные 2 мм и 3 мм

• Отвертка шестигранная 1.5 мм

• Предохранители запасные: 3.15 А / 250 В — 2 шт., 5 А / 250 В — 2 шт.

• Руководство по эксплуатации

Дополнительные принадлежности (приобретаются отдельно)

Объективы:

• LM PLAN 80x/0.80 ∞/0

• LM PLAN 100x/0.80 ∞/0

• SP POL 4x/0.13 ∞/0.17

• SP POL 10x/0.30 ∞/0.17

• SP POL 20х/0.45 ∞/0.17

• SP POL 40x/0.70 ∞/0.17 (подпружиненный)

• SP POL 60x/0.80 ∞/0.17 (подпружиненный)

• SP POL 100х/1.25 Oil ∞/0.17 (подпружиненный)

Окуляры:

• WF 5х/18 с удаленным зрачком — 2 шт.

• WF 16х/13 Plan с удаленным зрачком — 2 шт.

Аксессуары:

• Масло иммерсионное

• Видеоокуляр (камера) с ПО

• Адаптеры C-mount: 0.5х, 0.25х, 1х

• Адаптер Nikon DSLR

• Калибровочный слайд X-Y

Преимущества

• Универсальность — работа в проходящем и отраженном свете, в обычном и поляризованном режимах

• Высокое качество изображения — схема «бесконечность», планахроматы, многослойное просветляющее покрытие

• Точность исследований — центрируемые гнезда объективов, прецизионная фокусировка, коноскопические исследования

• Модульность — возможность расширения функционала дополнительными устройствами

• Надежность — полностью металлический конструктив, антистатическое покрытие, антигрибовое покрытие оптики

• Удобство работы — цифровой контроллер, регулировка яркости до 0,5%, индикация параметров среды

Микроскоп Микромед ПОЛАР 4 LED — это профессиональный инструмент для самых demanding исследований в материаловедении, геологии, кристаллографии и смежных областях науки и промышленности.
