Модель электромагнитного реле (демонстрационная)

Пособие применяется для изучения устройства и принципа работы электромагнитного реле.

Характеристики:

• Габариты упаковки (Д×Ш×В): 20×18×8 см.

• Вес: 0,2 кг.

• Напряжение питания постоянного тока: 4 В.

Комплект поставки:

• Реле на подставке в сборе – 1 шт.

• Руководство по эксплуатации – 1 шт.

Описание конструкции:

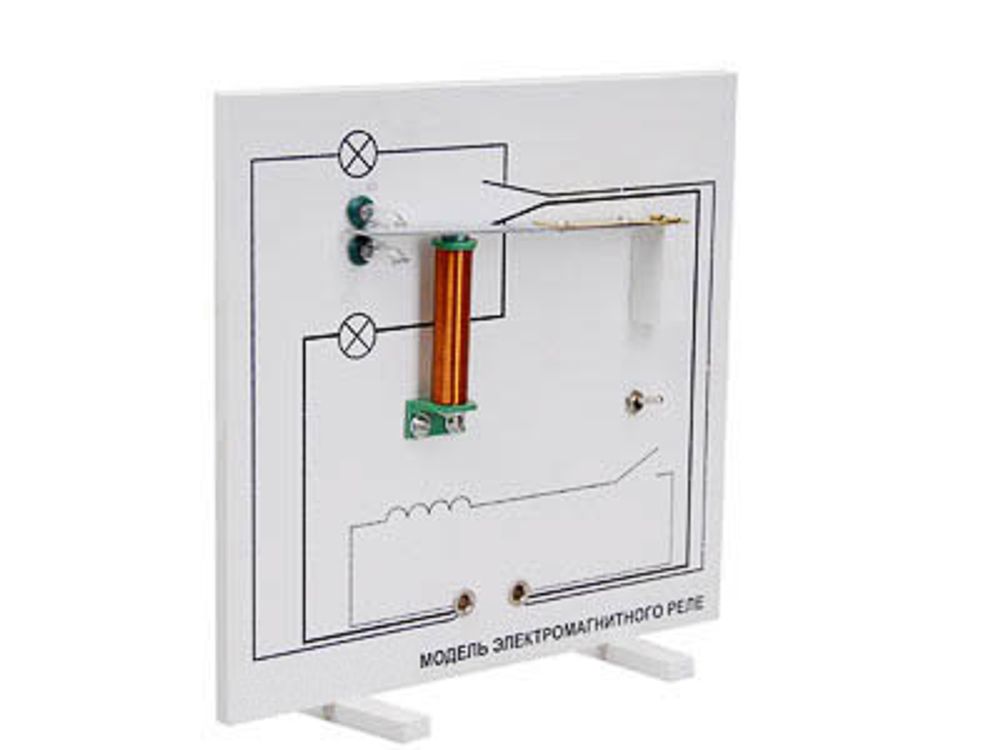

Реле закреплено на изолирующей панели. Конструкция обеспечивает обзор всех деталей. В состав реле входят электромагнит, стальная подпружиненная пластина и выключатель. На панели установлены клеммы для подключения источника питания и лампы, которая служит для демонстрации работы реле. На панель нанесены схемы электрических цепей, показывающие путь тока во время работы. Панель закреплена на поворотных ножках, что позволяет устанавливать прибор вертикально.
