Набор деталей к установке для перегонки веществ

Назначение

Набор предназначен для использования в демонстрационных опытах по перегонке веществ (в частности, по фракционной перегонке нефти).

Технические характеристики, комплектность и устройство

Габаритные размеры в упаковке (дл.шир.выс), см: 541419

Вес, кг, не более: 0,65

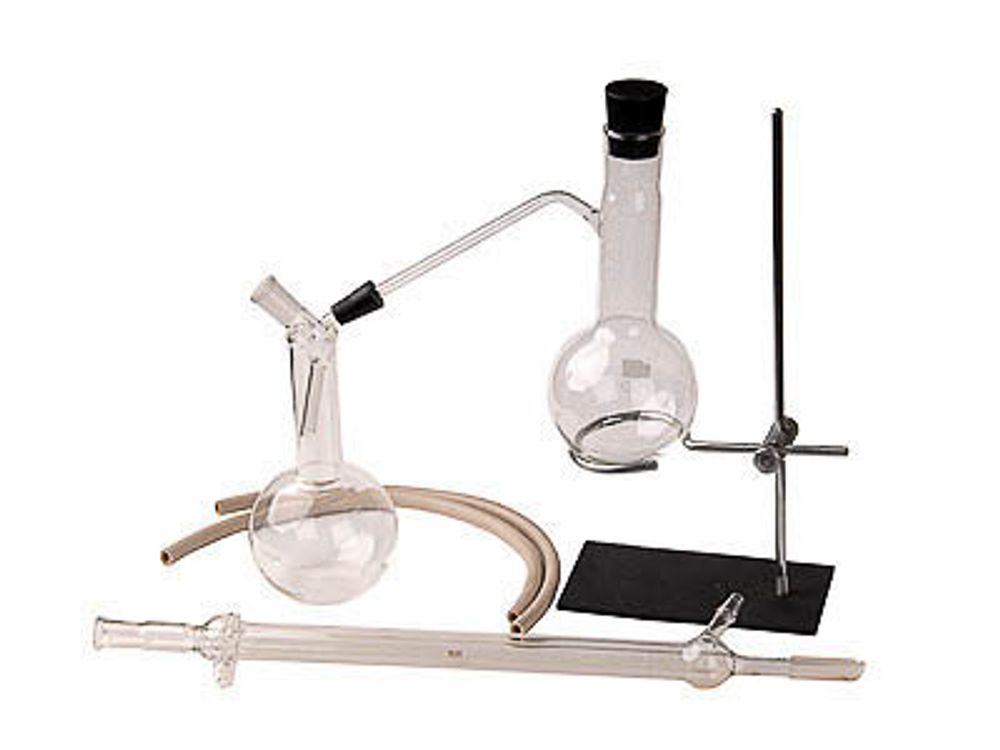

В комплект входят

колба Вюрца – 1 шт.,

холодильник ХПТ-300 – 1 шт.,

колба коническая или плоскодонная 250 мл – 1 шт.,

пробка резиновая к колбе Вюрца – 1 шт.,

алонж – 1 шт.,

пробка соединительная с отверстием – 1 или 2 шт. (в зависимости от конструкции холодильника и номера аллонжа),

трубка резиновая 30-35 см – 2 шт.,

руководство по эксплуатации – 1 шт.

Для демонстрации опытов по перегонке веществ также необходимо оборудование, не входящее в комплект поставки, но обычно имеющееся в кабинете химии: штатив металлический ШЛБ (2 шт.), колбы-приемники 100 мл (3 шт.), термометр, электроплитка, газовая горелка или спиртовка (1 шт.).

Также для проведения опыта по перегонке нефти, методика проведения которого изложена в настоящем руководстве, требуется сырая нефть (или искусственно приготовленная смесь).

Порядок сборки прибора для демонстрации опыта

Фракционная перегонка нефти

В колбу-реактор Вюрца налить нефть не более 1/3 объема колбы. При отсутствии нефти можно использовать искусственно приготовленную смесь бензина, керосина, какого – либо смазочного масла. Закрепить колбу в лапке металлического штатива.

Поместить в нефть несколько капилляров или кусочки битого фарфора для равномерного кипения жидкости. Закрыть горло колбы пробкой с термометром 360 С. Шарик термометра (со ртутью) должен находиться на уровне отростка колбы Вюрца, т.е. в парах кипящей нефти.

Колбу-реактор соединить с холодильником: вставить пробку находящуюся на отростке колбы Вюрца во внутреннюю трубку холодильника. Холодильник закрепить в лапке второго металлического штатива.

На свободном конце внутренней трубки закрепить алонж. Это делается при помощи пробки или без нее, в зависимости от конструкции холодильника и номера алонжа. Нижний конец алонжа опустить в колбу-приемник. Сосудов-приемников достаточно трех – для сбора фракций, кипящих в различных интервалах температур.
Присоединить резиновый шланг к водопроводному крану, а шланг опустить в раковину.

Демонстрация опыта

Открыть водопроводный кран, и после наполнения холодильника водой нагревать колбу-реактор предпочтительно на электроплитке. Собирать фракции нефти в колбы-приемники в следующих интервалах температур:

1 фракция – до 150 °С в первую колбу-приемник,

2 фракция – до 150–200 °С во вторую колбу-приемник,

3 фракция – до 300 °С в третью колбу-приемник.

Нанести капли полученных фракций на листы фильтровальной бумаги и наблюдать последовательность улетучивания жидкостей.

Условия хранения

Все детали после проведения опытов тщательно промыть. Хранить набор в разобранном виде, в сухом отапливаемом помещении.
