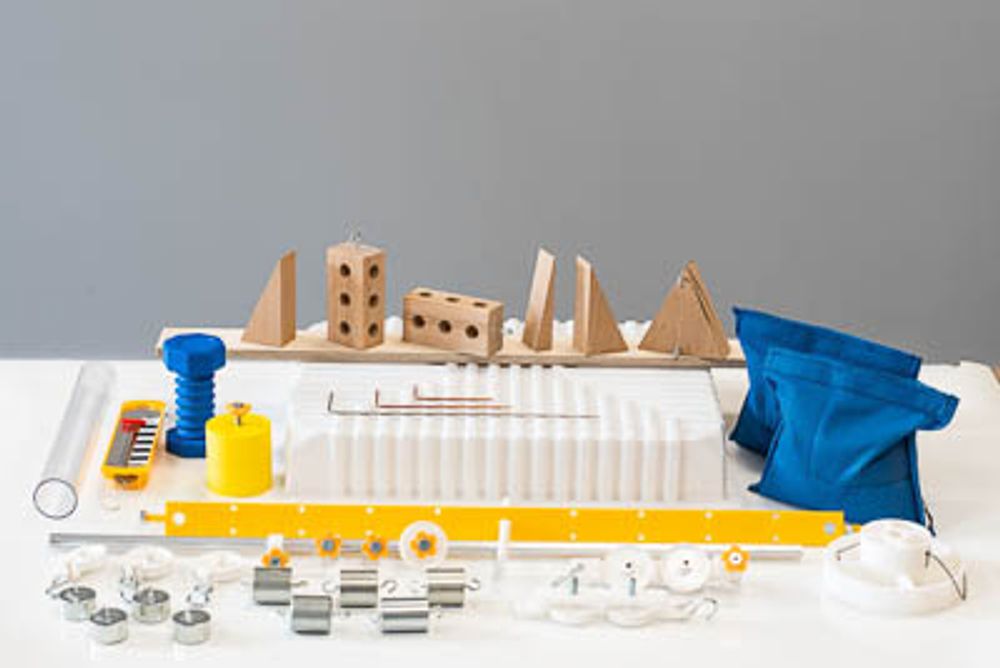

Набор для демонстраций по физике "Простые механизмы"

Назначение
Набор используется для демонстрационных опытов по теме «Механическая работа и энергия» на уроках физики и в проектной деятельности.

Комплектность

• Деревянная рейка – 1 шт.

• Брусок деревянный – 2 шт.

• Пластиковая трубка для моделирования винта – 1 шт.

• Песок – 1,5 кг

• Винт с гайкой – 1 шт.

• Клин деревянный равнобедренный – 1 шт.

• Клин деревянный прямоугольный – 2 шт.

• Клин узкий – 1 шт.

• Шуруп-полукольцо – 2 шт.

• Резинка канцелярская – 4 шт.

• Рычаг-линейка – 1 шт.

• Ось для рычага-линейки – 1 шт.

• Груз 50 г – 4 шт.

• Груз 100 г – 5 шт.

• Трубка алюминиевая – 1 шт.

• Блок неподвижный на держателе – 1 шт.

• Блок подвижный с крючком – 3 шт.

• Двойной блок с крючком – 1 шт.

• Двойной блок с крючком и держателем – 1 шт.

• Держатели для блоков – 3 шт.

• Нити с петлями (110, 50, 40 и 35 см) – по 1 шт.

• Цилиндр (диаметр 5 см) с нитью – 1 шт.

• Сменные рукоятки ворота (длина 5, 10 и 20 см) – 3 шт.

• Двойная катушка (диаметры 5 и 10 см) с нитями – 1 шт.

• Динамометр – 1 шт.

• Лоток – 1 шт.

• Руководство по эксплуатации с методическими рекомендациями – 1 шт.

Перечень демонстраций (согласно методическим рекомендациям)

1. Поднятие груза по наклонной плоскости

2. Зависимость силы тяги от угла наклонной плоскости

3. КПД наклонной плоскости

4. Зависимость КПД наклонной плоскости от массы тела

5. Зависимость КПД наклонной плоскости от угла наклона

6. Моделирование винта

7. Винт с гайкой

8. Клин как наклонная плоскость

9. Моделирование движения клина

10. Моделирование работы клина

11. Клин как упор

12. Два вида рычага

13. Условие равновесия рычага

14. Блок неподвижный

15. Блок подвижный

16. Система из подвижного и неподвижного блоков

17. Полиспаст

18. Ворот

19. Двойная катушка

Конструктивные особенности элементов

• Бруски имеют отверстия для крепления грузов и крючок для крепления динамометра.

• Грузы снабжены крючками для подвеса.

• Равнобедренный клин имеет отверстия для шурупа с широкой и узкой стороны.

• Держатели для блоков надеваются на алюминиевую трубку и фиксируются винтом.

• Цилиндр с нитью имеет отверстие для насаживания на край алюминиевой трубки и винт для фиксации рукоятки. На конце нити цилиндра — петля.

• Двойная катушка имеет сквозное отверстие для насаживания на алюминиевую трубку. На концах нитей двойной катушки — петли для подвешивания грузов или крепления динамометра.

• Динамометр имеет маркировку делений и цветную стрелку.
