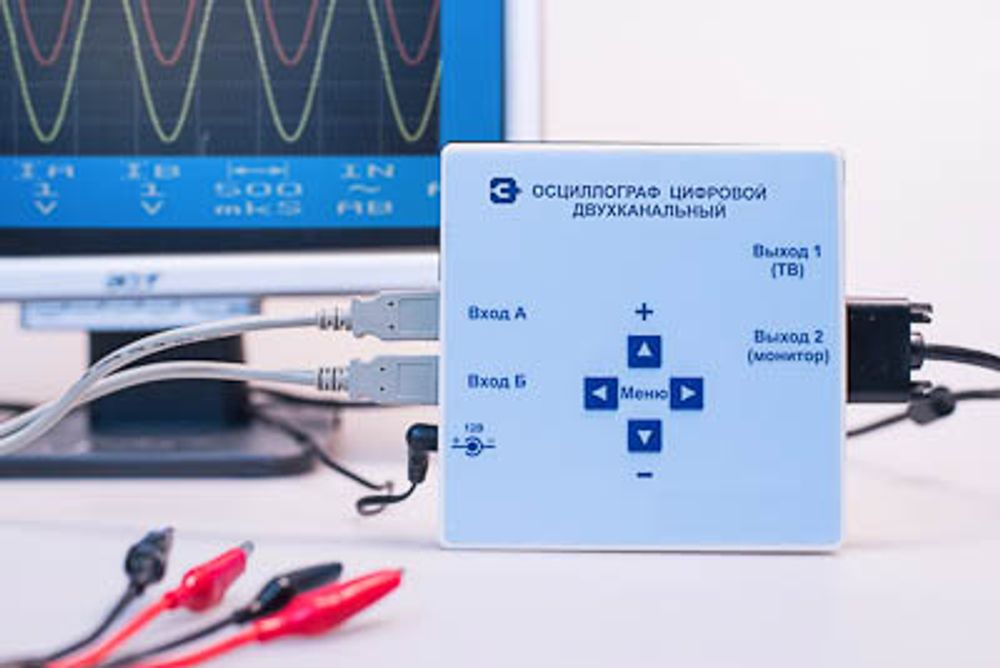

Осциллограф цифровой двухканальный

Назначение
Наблюдение формы и частоты периодических электрических сигналов при демонстрационных опытах по курсу электродинамики средней школы. В качестве монитора используется телевизор с низкочастотным видеовходом или монитор со входом VGA.

Габариты и вес

• Размер в упаковке (Д×Ш×В): 34×13,5×7 см

• Вес: не более 0,6 кг

Питание и мощность

• Питание: 12 В через адаптер от сети 220 В, 50 Гц

• Потребляемая мощность: не более 5 Вт

Экран
Масштабная сетка: 8×8 делений

Входные каналы
Число каналов: 2

Диапазон частот входных сигналов

• На каждом канале: 0…100 кГц

• При включённой постоянной составляющей: 10 Гц…500 кГц

Диапазон уровней входных сигналов
20 мВ/дел…1 В/дел (20, 50, 100, 200, 500 мВ и 1 В)

Диапазон горизонтальной развёртки
10 мкс/дел…50 мс/дел (10, 20, 50, 100, 200, 500 мкс и 1, 2, 5, 10, 20, 50 мс)

Входной импеданс
1 МОм, 25 пФ

Режимы работы

• Одноканальные (А или Б) в режиме непрерывной развёртки.

• Двухканальные (А и Б одновременно) в режиме непрерывной развёртки.

• (XY) в режиме развёртки от внешнего источника (при отключённом генераторе развёртки).

Синхронизация
Внутренняя, от сигнала

Регулировка
Смещение осциллограмм по вертикали раздельно по каждому каналу

Управление
Цифровое экранное меню: установка масштаба входных уровней, развёртки и режимов работы

Комплектность

• Осциллограф – 1 шт.

• Адаптер – 1 шт.

• Кабель типа «тюльпан» для подключения к телевизору – 1 шт.

• Кабель VGA для подключения к монитору – 1 шт.

• Кабели для подключения исследуемого сигнала (1:1) – 2 шт.

• Кабели для подключения исследуемого сигнала (1:10) – 2 шт.

• Руководство по эксплуатации – 1 шт.

Принцип работы
Осциллограф — аналого-цифровой преобразователь в виде приставки к телевизору или монитору. Исследуемые сигналы поступают на входы через масштабирующие каскады и преобразуются в поток цифровых кодов, пропорциональных мгновенному значению уровня сигнала. Поток кодов загружается в память цифрового сигнального процессора, где формируется полный видеосигнал (осциллограмма, масштабная сетка, меню режимов), выдаваемый на видеовход телевизора или монитора. Цена деления сетки по вертикали определяется коэффициентами передачи масштабирующих каскадов, по горизонтали — частотой запуска АЦП. Смещение лучей по вертикали регулируется потенциометрами, изменяющими уровень постоянной составляющей на входах.
