Стенд "Универсальный стенд для изучения основных законов электричества и электротехники"
Предзаказ
(0)

Стенд "Универсальный стенд для изучения основных законов электричества и электротехники"

Нет в наличии

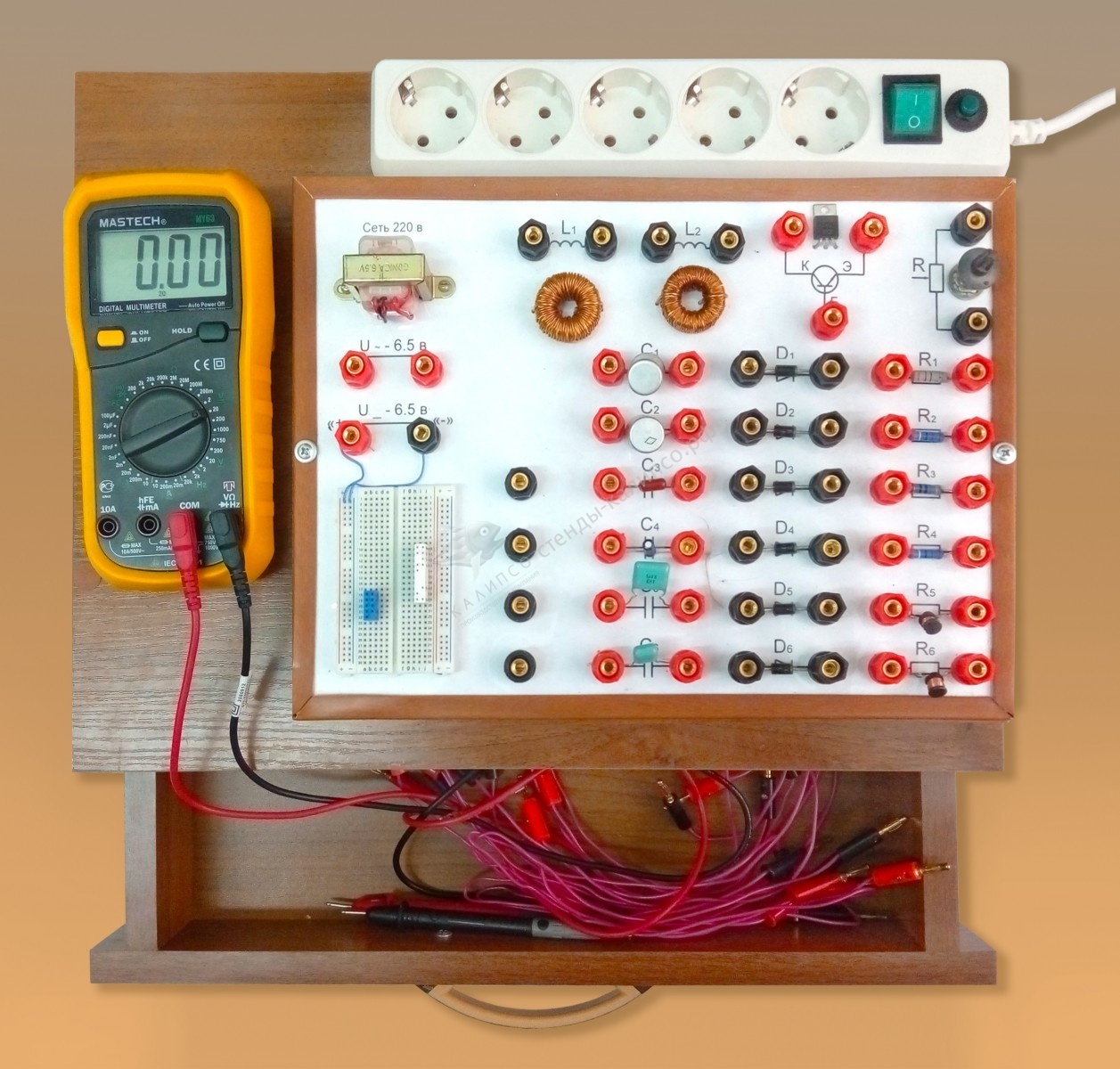

предназначен для использования в общеобразовательных учебных заведениях, в ССУЗах и ВУЗах. Учтены многие недостатки стендов, существующих на этом рынке. Компактность , доступность, наглядность, мобильность, универсальность – вот основные качества этого комплекса. Стенд имеет настольную конструкцию размером 450*350*120 мм. Нижняя часть стенда служит как корпус для дополнительных элементов (мультиметр, соединительные провода).

Панель радиоэлементов имеет:
•Трансформатор
•Две катушки индуктивности
•Биполярный транзистор
•Переменный резистор
•Набор резисторов
•Набор конденсаторов
•Набор диодов
•Макетная плата.

Используя данный стенд можно выполнить более 20 лабораторных работ. Обучающиеся при сборке схем используют радиоэлементы, зажимные контакты позволяют легко менять на другие.

Перечень лабораторных работ, которые можно выполнить на стенде:

1.Простейшие линейные электрические цепи постоянного тока.
2.Электроизмерительные приборы и измерения электрических величин.
3.Смешанное соединение элементов электрической цепи постоянного тока.
4.Нелинейная электрическая цепь постоянного тока с последовательным соединением элементов.
5.Элементы цепей переменного тока. Емкостное и индуктивное сопротивления, их зависимость от частоты переменного тока и параметров элементов.
6.Определение индуктивности катушки, емкости конденсатора и проверка закона Ома для переменного тока.
7.Измерение индуктивности катушки.
8. Исследование диода.
9.Исследование биполярного транзистора.
10. Исследование инвертора на биполярном транзисторе.
11. Исследование однополупериодного неуправляемого выпрямителя.
12. Исследование однофазной мостовой схемы выпрямления.
13.Исследование сглаживающих фильтров.
14. Исследование сопротивлений резисторов при последовательном и параллельном соединениях.
15.Изучение затухающих электрических колебаний в колебательном контуре.
16. Изучение вынужденных электрических колебаний в колебательном контуре.
17.Изучение электрического резонанса.
18. Изучение устройства и работы однофазного трансформатора.
19. Изучение законов Кирхгофа.
20.Изучение закона Ома.

Кроме этого , используя макетную плату, можно выполнить лабораторные работы по электронике, схемотехнике, изучению различных микросхем.

Характеристики
Материал
Стенд имеет настольную конструкцию размером 450*350*120 мм. Нижняя часть стенда служит как корпус для дополнительных элементов (мультиметр, соединительные провода).
Количество карманов
Без карманов
Артикул
ШК-3219
Размеры
0.45х0.35х0.12
