Цифровая лаборатория по физике для учителя (STEM)

Назначение: для общеобразовательного учреждения (школ, гимназий, лицеев и т.п.)
Класс: 7-9, 10-11
Кол-во лабораторных работ: не менее 34
Лаборатория оснащена пошаговыми методическими рекомендациями по использованию. Охватывает весь курс предмета Физика:

• раздел механика (13 работ)
• раздел молекулярная физика (6 работ)
• раздел электричество (9 работ)
• раздел оптика (5 работ)

Комплектация набора:

• Цифровой датчик положения (4 канала)
• Цифровой Р-датчик температуры
• Цифровой Р-датчик абсолютного давления
• Цифровой осциллографический датчик напряжения (2 канала)
• Цифровой Р-датчик напряжения (тип 1)
• Цифровой Р-датчик напряжения (тип 2)
• Цифровой Р-датчик тока (тип 1)
• Цифровой Р-датчик тока (тип 2)
• Цифровой Р-датчик магнитного поля
• Цифровой датчик давления дифференциальный
• Цифровой датчик температуры термопарный
• Цифровой датчик температуры химический
• Цифровой Р-датчик освещенности
• Цифровой Р-датчик света
• Цифровой датчик ионизирующего излучения
• Цифровой Р-датчик влажности
• Цифровой Р-датчик угла поворота
• Цифровой датчик угла
• Цифровой датчик звука двухканальный
• Цифровой датчик расстояния ультразвуковой
• Цифровой датчик силы
• Цифровой датчик оптоэлектрический
• Цифровой датчик угловой скорости (числа оборотов)
• Цифровой Р-датчик звука с функцией интегрирования
• Стержня для закрепления в штативе (3 шт.)
• Кабель соединительный (2 шт.)
• Кабель соединительный для IDC разъема
• Оборудование для проведения экспериментов
• Контейнер с крышкой для хранения оборудования высокий
• Контейнер для хранения оборудования низкий (3 шт.)
• Цифровой носитель с программным обеспечением
• Методические пособия

Для того, чтобы ознакомиться с параметрами всех датчиков, см. изображения.

Все датчики, входящие в цифровую лабораторию, имеют разъемы USB (BF) и Р-датчики — IDC разъем для подключения к компьютеру (нетбуку) с помощью соединительного кабеля. Корпуса датчиков изготовлены из ударопрочного пластика.
Р-датчик обладает следующими возможностями:
Р-датчик работает как с устройствами под управлением ОС семейства Windows, так и на устройствах под управлением ОС семейства Android. Кроме того, Р-датчик подключается к различным Arduino-совместимым робототехническим изделиям и к различным имеющимся блокам сбора данных, в том числе LEGO, VEX, NauROBO.
Для подключения к регистрирующим устройствам цифровой Р-датчик имеет 2 разъема. Для подключения к персональному компьютеру под управлением ОС семейства Windows и к устройствам с поддержкой технологии OTG под управлением ОС семейства Android используется разъем USB (BF). Для подключения к Arduino-совместимым робототехническим изделиям и к имеющимся блокам сбора данных, в том числе LEGO, VEX, NauROBO, используется разъем IDC-типа.
Р-датчик позволяет одновременное подключение IDC разъема к робототехническому изделию и USB (BF) разъема к компьютеру с целью синхронного вывода данных на два устройства – на персональный компьютер и на робототехническое устройство (блок сбора данных), что необходимо при разработке или настройке робототехнического устройства.
Оборудование для проведения экспериментов включает в себя:
- скамью
- экран стальной
- переходник для питания(USB) с защитным резистором
- переходник для питания от аудиовыхода с защитным резистором
Набор элементов для опытов по механике в составе:

• резьбовой стержень для закрепления направляющей
• каретка с магнитом
• шар стальной
• два магнита дисковый диаметром
• пластина стальная с магнитным слоем
• пружина

Набор элементов для опытов по молекулярной физике в составе:

• шприц с ограничителем хода
• шприц для перелива воды
• стакан полипропиленовый
• стакан пластиковый
• сосуд стеклянный со штуцером
• трубка силиконовая
• цилиндрическое тело из алюминия

Набор элементов для опытов по электричеству в составе:

• резисторы
• переменный резистор
• диод полупроводниковый
• модель трансформатора с тремя обмотками
• две катушки-моток
• светодиод белый
• модель конденсатора
• два зажима-крокодил
• ключ
• комплект проводов
• труба из оргстекла

Набор элементов для опытов по оптике в составе:

• рейтер с собирающей линзой
• рейтер с рассеивающей линзой
• рейтер
• зеркало плоское
• объект «Параллельные линии»
• линейка на магнитной основе
• коврик пенополиуретановый
• две булавки с шариком

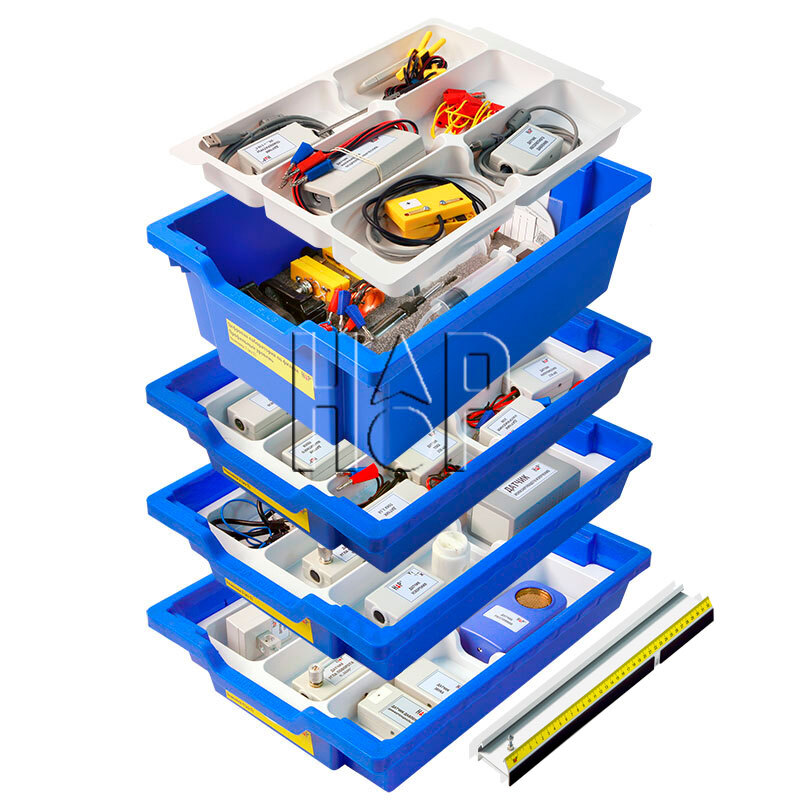

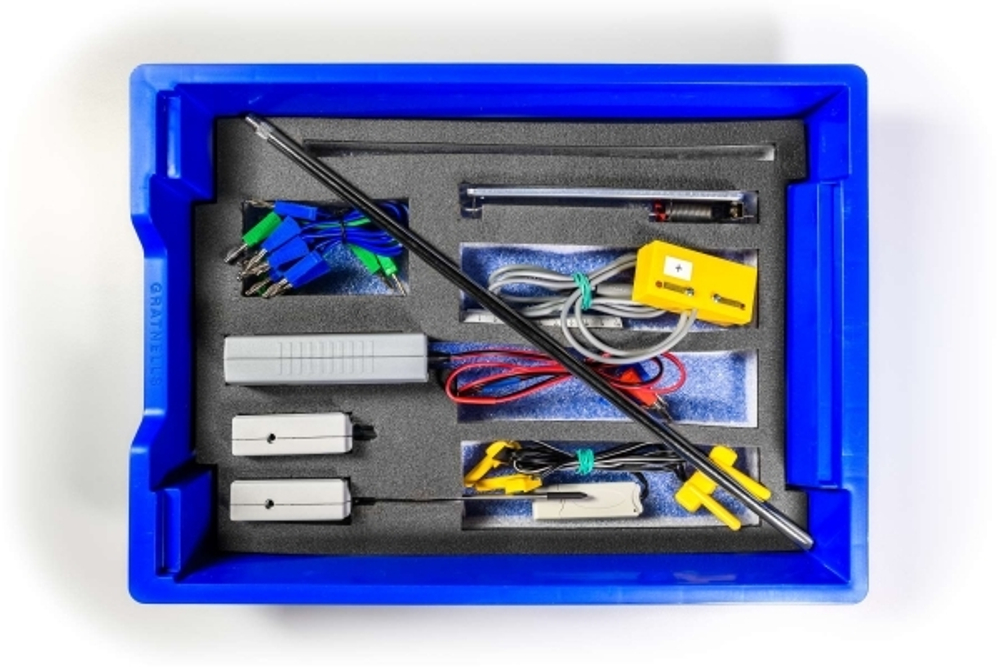

Все оборудование (кроме скамьи), входящее в состав цифровой лаборатории уложено в специальные контейнеры. Контейнеры имеют специальные ложементы и прозрачную крышку. Один контейнер высокий и три контейнера низкие. Скамья упакована отдельно.
