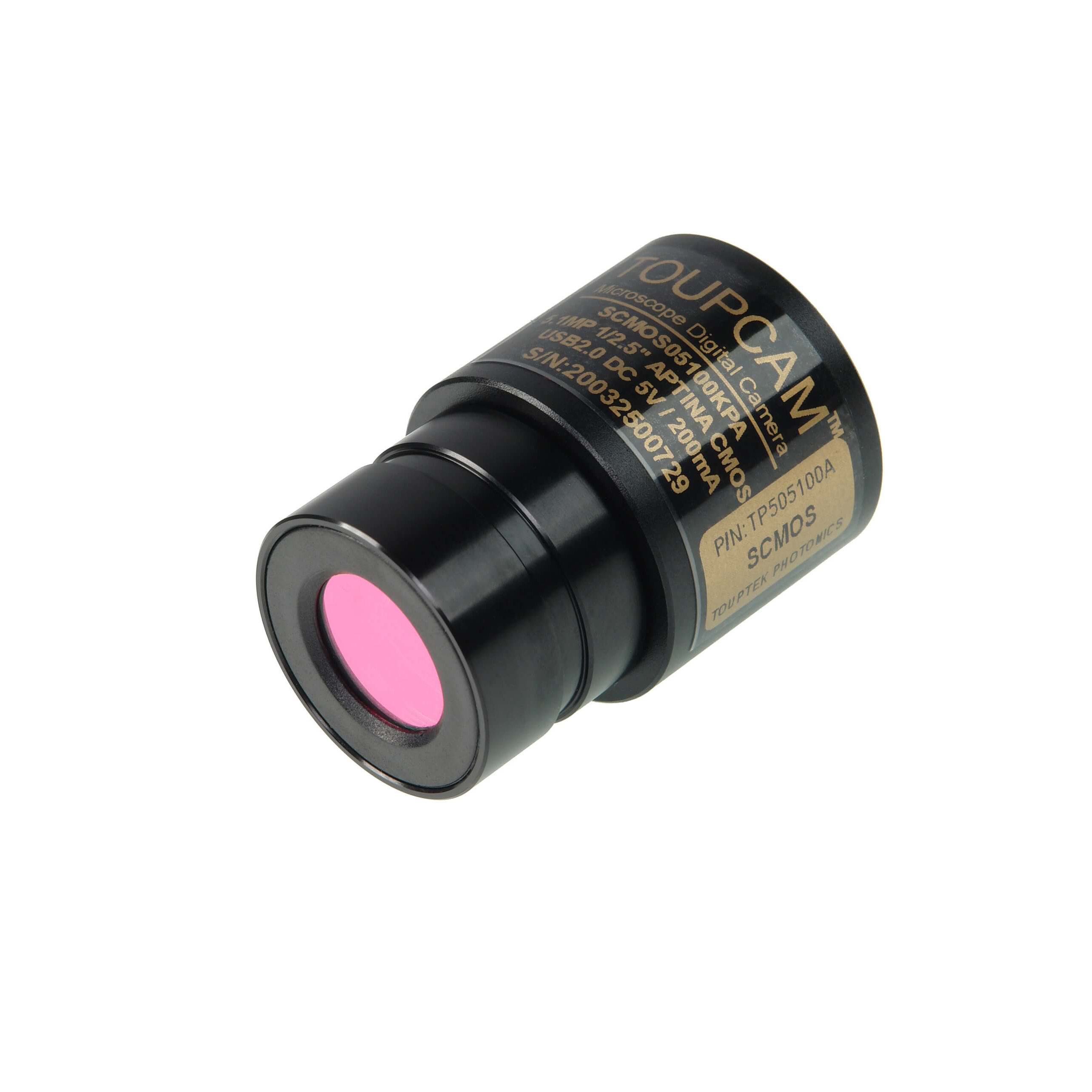

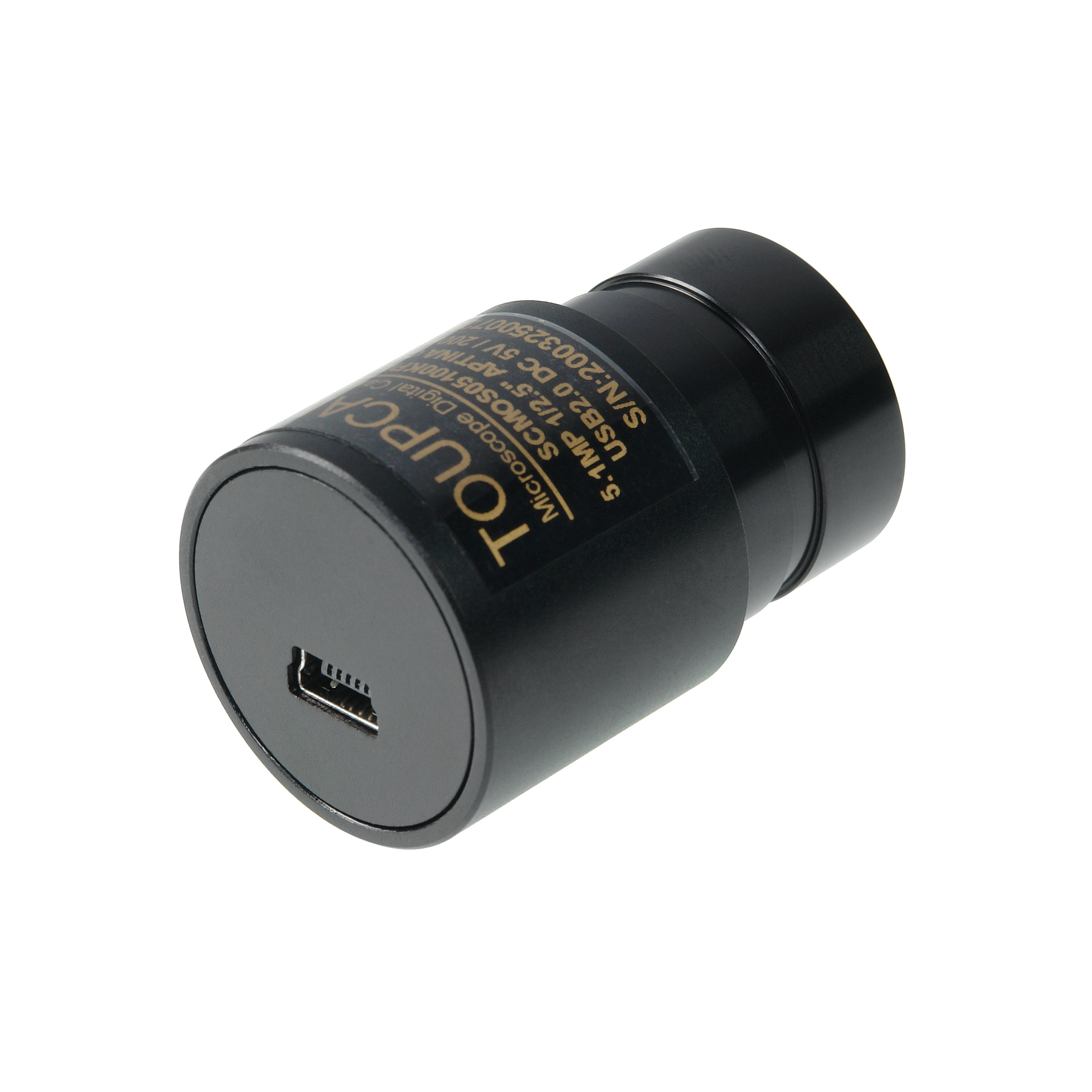

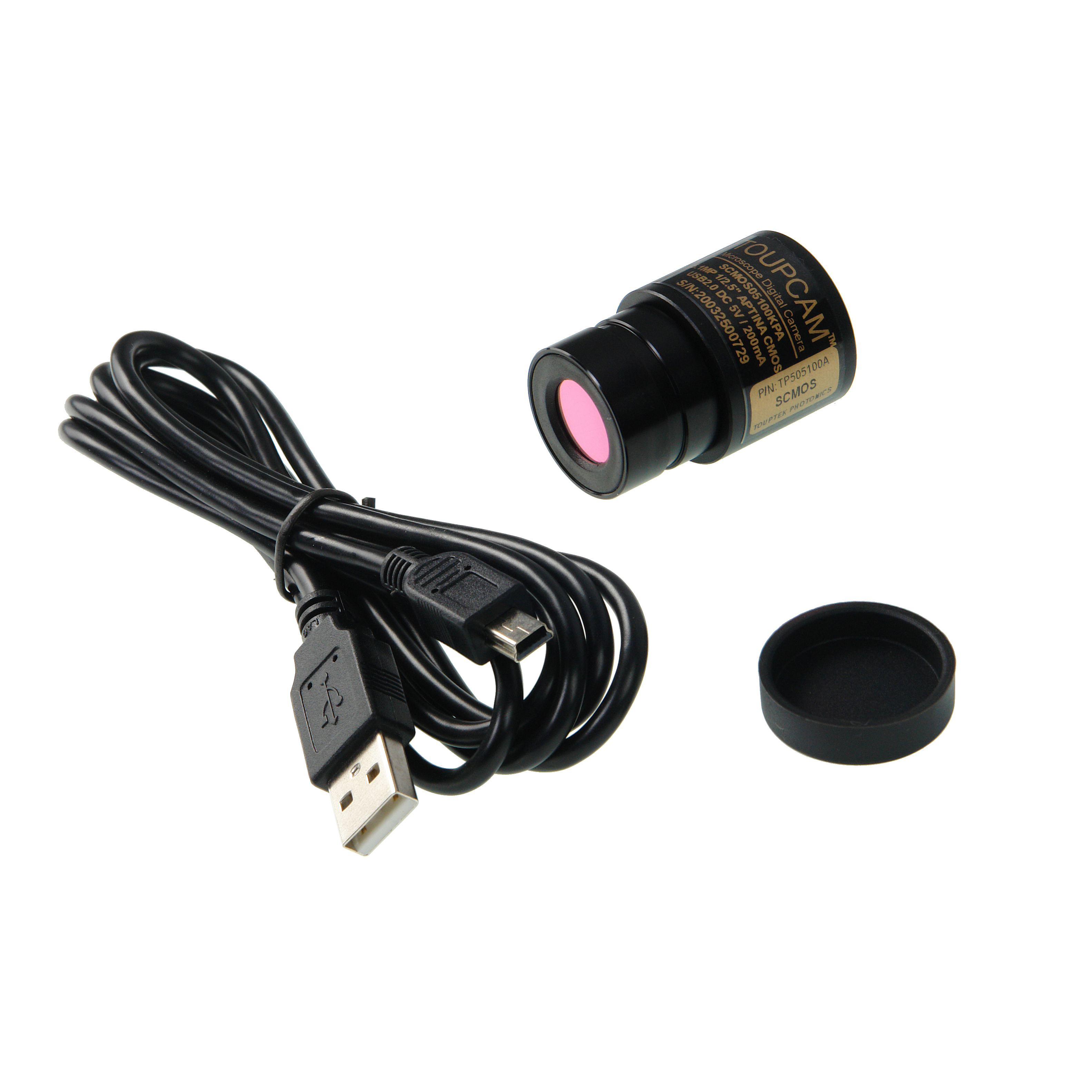

Видеоокуляр ToupCam SCMOS05100KPA

Назначение и область применения
Цифровая камера для микроскопии, обеспечивающая вывод видеосигнала в высоком разрешении и формирование изображений с возможностью цифрового масштабирования. Предназначена для использования в биологических и криминалистических лабораториях, реставрационных мастерских, на производственных участках и в учебных классах. Поддерживает вывод изображения в формате Full HD на внешний монитор, что позволяет использовать камеру в лекционных и семинарских аудиториях.

Сенсор
Модель сенсора — Aptina AR0521 (CMOS, цветной, фильтр Байера). Формат — 1/2.5", физический размер — 5,70 x 4,28 мм, размер пикселя — 2,2 x 2,2 мкм. Чувствительность в зеленой области спектра (550 нм) — 2000 мВ/(люкс-сек). Динамический диапазон — 73 дБ, отношение сигнал/шум — 43 дБ.

Обработка сигнала
Встроенные алгоритмы обработки ToupTek выполняют оптимизацию цветового пространства, коррекцию дефектных пикселей, автоматическую кросс-канальную и цветовую коррекцию, а также гамма-коррекцию. Записанные фото- и видеоматериалы требуют минимальной постобработки.

Чувствительность и спектральные характеристики
Значение чувствительности 2000 мВ/(люкс-сек) позволяет работать с объективами большого увеличения и применять метод темного поля, а также исследовать образцы с низким коэффициентом пропускания или отражения света. Наличие ИК-фильтра (отсечение длин волн свыше 650 нм) снижает цветовые искажения.

Разрешение и частота кадров
Максимальное разрешение — 2592 x 1944 точек при частоте 30 кадров/с. В режиме просмотра поддерживается разрешение 1920 x 1080 (Full HD) с частотой 30 кадров/с.

Установочные параметры

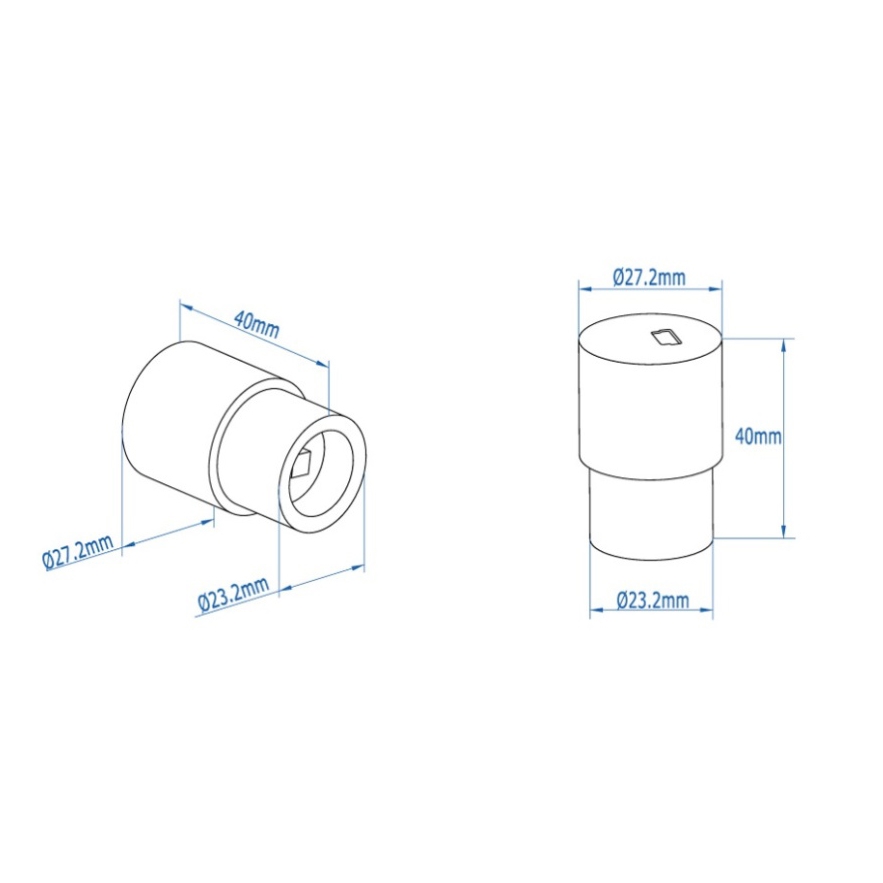

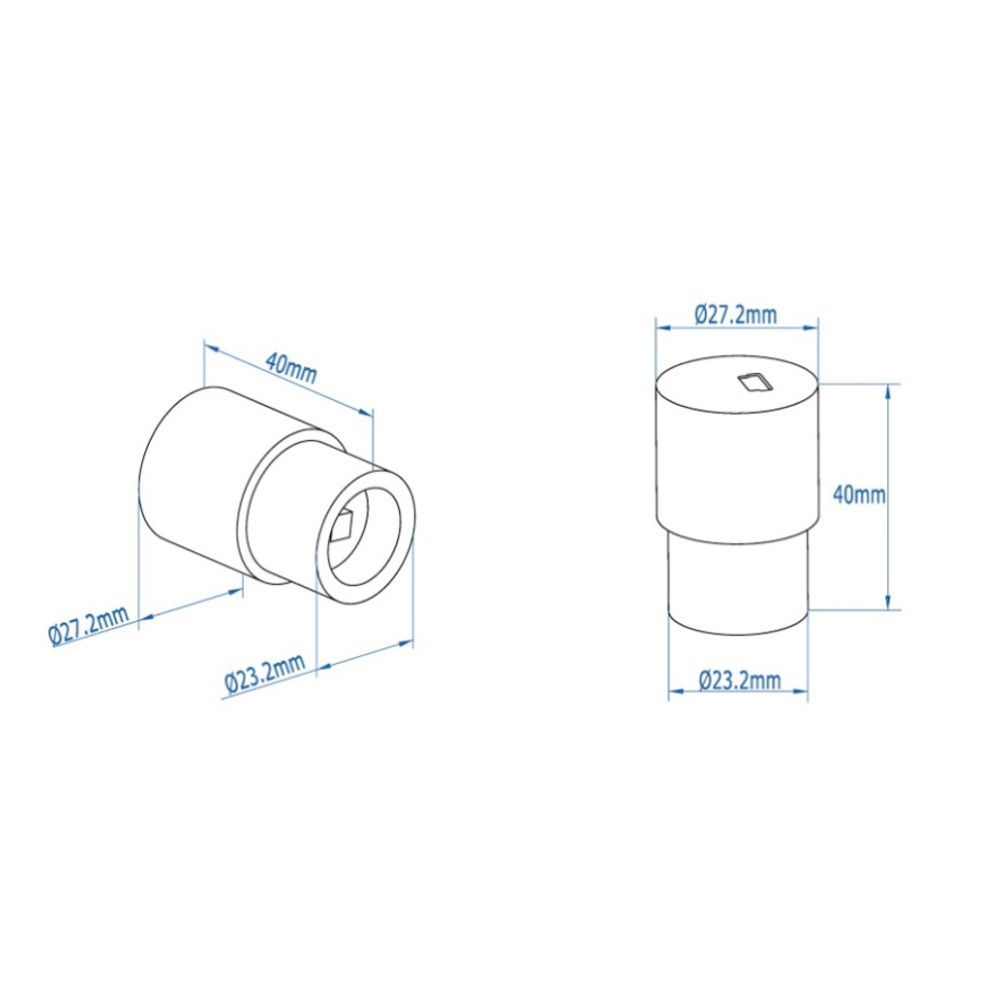

Установочный диаметр камеры — 23,2 мм, что соответствует стандарту для большинства моделей микроскопов (включая стереомикроскопы и микроскопы плоского поля). Для установки на тубусы иных диаметров предусмотрена возможность использования переходных колец (например, 23,2–30,0 или 23,2–30,5), приобретаемых отдельно.

Варианты монтажа

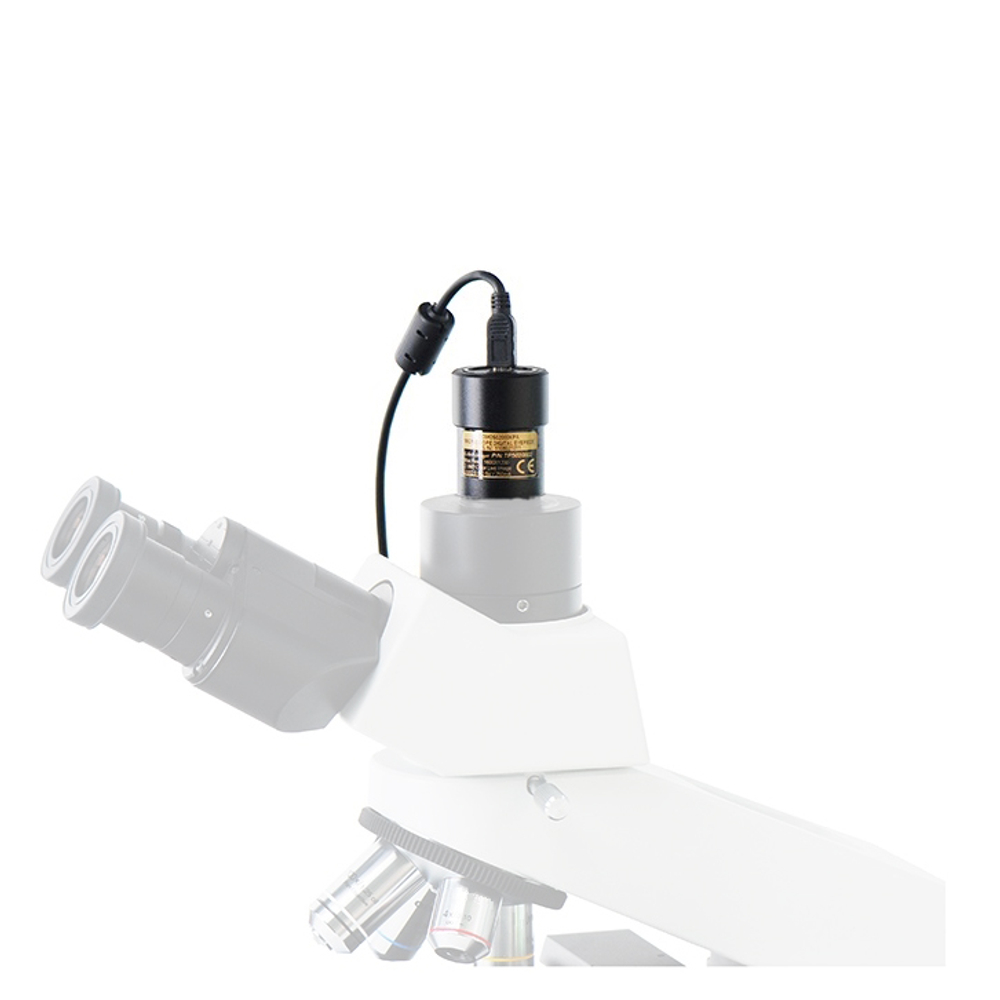

Камера устанавливается в тубус бинокулярного микроскопа вместо оптического окуляра (с возможностью юстировки фокуса по диоптрийной подвижке), а также в окулярный тубус монокулярного микроскопа. Для стереомикроскопов и отдельных моделей биологических/металлографических микроскопов может потребоваться переходник. Установка на тринокулярный микроскоп возможна при условии, что третий тубус (канал визуализации) имеет посадочный диаметр 23,2 мм.

Программное обеспечение
Камера комплектуется ПО ToupView, совместимым с основными операционными системами. Функционал программы включает просмотр, запись и редактирование файлов, калибровку камеры, управление параметрами экспозиции и цветопередачи, проведение измерений (линии, многоугольники, окружности, углы), систематизацию хранения данных и формирование отчетов.

Калибровка
Для калибровки ПО при определении линейных размеров объектов используется калибровочный слайд X-Y (приобретается отдельно). Применение микрометрического слайда позволяет выполнять расчет цифрового увеличения.

Технические особенности (кратко)

• Разрешение: 2592 x 1944 (30 к/с);

• Режим Full HD: 1920 x 1080 (30 к/с);

• Тип сенсора: цветной CMOS, высокая чувствительность (2000 мВ/(люкс-сек));

• Применимость для методов светлого и темного поля;

• Совместимость с большинством биологических микроскопов и стереомикроскопов;

• Совместимость с основными операционными системами.
